二开双控开关接线图:两地与多地控制接线

来源:电工天下   编辑:小电工发布时间:2020-11-15 07:17:51

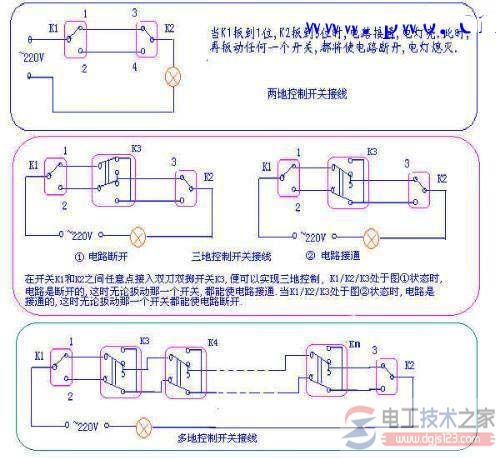

分享一个二开双控开关的接线图,包括两地控制开关接线与三地控制开关接线、多地控制开关接线,接线图中有详细的中文注释,大家参考下。

二开双控开关的接线图

如下图:

二开双控开关接线图

(图1)二开双控开关接线图
