怎么识别单相三孔插座的标志和接线?

来源:电工天下   编辑:小电工发布时间:2021-11-14 08:49:02

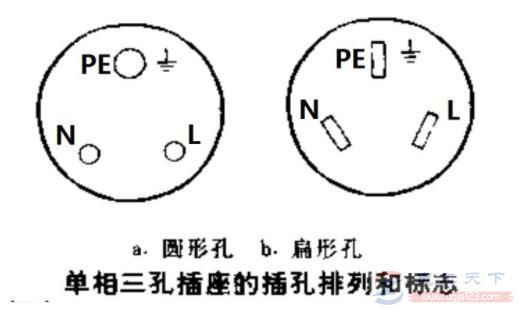

单相三孔插座的插孔排列和标志,如下图所示:

怎么识别单相三孔插座的标志和接线?

图中 L表示火(相)线,N表示零线(中线),PE表示保护接地线(或保护接零线),接地符号如图。

按照国家标准GB1002 —80 和 GB1003—80 的规定,插头和插孔应为扁形,圆形的是这两个标准公布以前生产的老产品,已淘汰。为了作图方便,本问插图上的插座孔用圆圈表示。

怎么识别单相三孔插座的标志和接线?

单相三孔插座的正确接线如上图,图a和图b适用于三相五线制保护接零系统,图c适用于三相四线制保护接零系统,图d适用于三相四线制保护接地系统。在保护接零系统中,图a和图b的安全性较高。

怎么识别单相三孔插座的标志和接线?

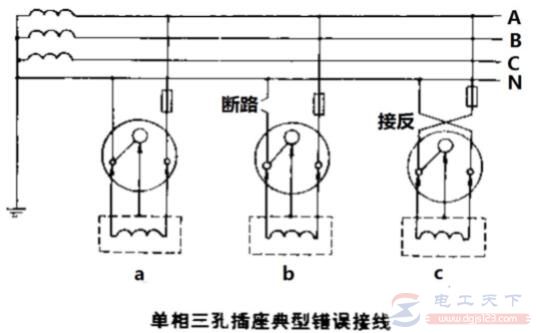

单相三孔插座常见的典型错误接线如上图,图a潜伏着很大的隐患,单相三孔插座多用于住宅,而老住宅区一般都采用导线截面较小的单相两线制线路,零线受外力作用而断线的可能性较大。导线接头氧化、腐蚀、松脱等都会造成零线断线而出现图b所示情况,此时负载回路中无电流,负载上无压降,用电设备的金属外壳上带有220伏对地电压,严重威胁人身安全。

另外,在检修线路时,如果将火线和零线接反,将出现如图c所示情况,此时220伏相电压直接通过接地或接零,传到用电设备的金属外壳上,也会危及人身安全。

检测单相三孔插座接线质量好坏这么做

检测单相三孔插座接线质量好坏这么做

检测单相三孔插座接线质量好坏的方法,单相三眼插座插座孔规定排列顺序是怎么样的,单相三极插头插座在其罩盖外表面及其基座内靠近导电极的地方,应分别标出、相、和、中等标志。
