一文看懂多控开关的原理和接线方法

来源:电工天下   编辑:小电工发布时间:2021-09-09 10:19:29

三控开关怎么接线,由于线路比较多,在接线时会相对麻烦一些,这里介绍下三控和多控的工作原理,以及多控开关的接线方法,供大家学习参考。

多控开关原理及接线方法

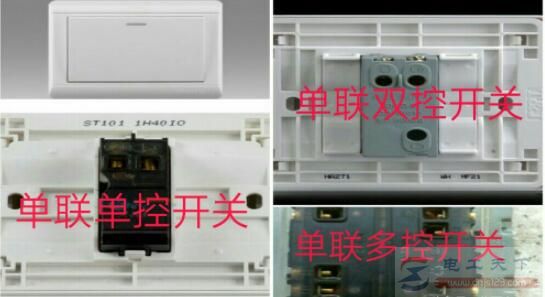

三控以上,即多控开关接法都一样,先通过下图来了解下单联开关的区别。

一文看懂多控开关的原理和接线方法

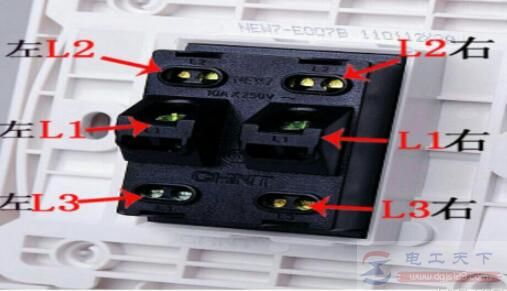

单联单控开关有两个接线柱,单联双控开关有3个接线柱,单联多控开关有6个接线柱,区别比较大。先分清单联开关的区别,之前介绍过单联单控开关和单联双控开关的区别,这里说一下单联多控开关,如下图。

一文看懂多控开关的原理和接线方法

单联多控开关有六个接线柱,上图的L1是单联双控开关的L,火线的位置,称为转换接触点,三控灯需要准备两个单联双控开关和一个单联多控开关,如下图:

一文看懂多控开关的原理和接线方法

由图中可知,两个单联双控开关放在单联多控开关的两边,220电源出来之后,零线直接进灯口,火线进入其中一个单联双控开关的L端,另一个单联双控的L端接入灯口,双控开关A的L1进入单联多控的L1,同理L2进入L2,,就是火线端,转换触点位置。

然后,多控开关要串联在一起,就是多控的控制端对角或平行互联下两边的控制端,如下图:

一文看懂多控开关的原理和接线方法

然后,多控的控制端出两根跳线进入最后一个单联双控的控制端,也就是L1和L2。必须记住:控制端不是火线端,然后三控开关接线就完成了。

要点:两个单联双控开关,只能其中一个单联双控开关的两根跳线进入单联多控的火线端,另一个单联双控开关的两根跳线进入单联多控开关的控制端,然后单联多控开关的控制端互串一下,即可完成接线。

下图是多控开关的接线图:

一文看懂多控开关的原理和接线方法

多控跟三控接法一样,只是多了一个多控开关,照这种方法接下去,接几个开关都可以,只是两头是单联双控开关,中间全是单联多控开关,多看下线路图就会明白了。

可以把单联多控开关当成双联双控开关,就是双联开关时要同时开或同时关。
