检测单相三孔插座接线质量好坏这么做

来源:电工天下   编辑:小电工发布时间:2020-02-28 09:57:15

有关检测单相三孔插座接线质量的方法,单相三眼插座插座孔规定排列顺序是怎么样的,单相三极插头插座在其罩盖外表面及其基座内靠近导电极的地方,应分别标出、相、和、中等标志。

检测单相三孔插座接线质量的方法

在电气安装中,会发生单相三眼插座接线不正确的情况。相、地接反虽属个别情况,但危害性极大;相线、中性线接反则属常见故障,所占比例极高;断线、同相接两个桩头等问题,也时有发生。

这些问题的存在,对使用者的人身安全、设备的寿命都有很大影响。为此,需对各个单相三眼插座的安装情况进行检测。用验灯检测简便可靠而直观。

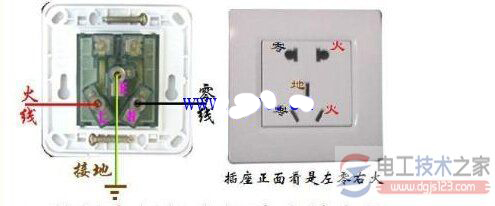

单相三眼插座插座

单相三眼插座插座孔规定排列顺序

JB 845-1966(单相、三相插座技术条件》第16条第2款指出,单相三极插头插座在其罩盖外表面及其基座内靠近导电极的地方,应分别标出、相、和、中等标志。其位置规定为:当从插座的顶面看时,以接地极为起点,按顺时针方向依次为相中。简述口诀为左中右相上为地。

面对插座看,由上插孔开始,按顺时针方向,用验灯枪、刀两头跨触上、右插孔;右、左插孔;左、上插孔。三次验灯灯泡显示的情况为:月光;月光;无光,即不亮。说明所检测的插座接线是正确的,符合安装规程规定:上方插孔电极接接地线E,右插孔电极接相线C,左面插孔电极接中性线N(零线)。简记月月无;就正确,吉语月月无事故。否则,其余七种验灯灯泡三次显示情况是错误接线。

单相三眼插座插座
