三开控制一盏灯接线图，一例三地控制一盏灯的电路图
来源：电工天下时间：2020-11-24 10:38:09 作者：老电工手机版>>
有关三开一控灯的接线方法，有三只开关来分别控制一盏灯的亮与灭，这里分享一例三地控制一盏灯的电路图，供大家学习参考。

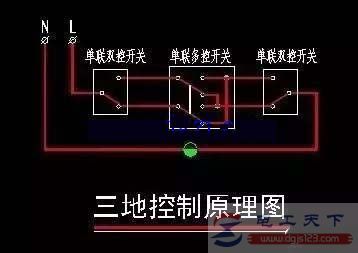

三开控制一盏灯接线图
用多只开关来控制一盏灯，比如楼梯上有一盏灯，要求上、下楼梯时都能开灯或关灯。

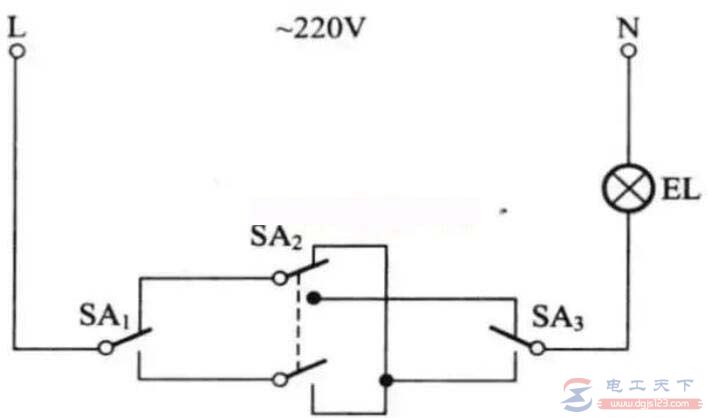

上图中开关SA1、SA3用单刀双掷开关，SA2使用了双刀双掷开关。
电灯三开三控的线路图
分享电灯三开三控的线路图，三控开关控制三个灯的路线图，三控开关分别控制三个灯，以及双联开关电路图，开控开关的接线方式，双控开关三控一灯的电路接线图。
三个开关控制一个灯的接线图
三个开关控制一个灯的线路图，联络线剪断是4个头，三控开关就正好是4个接点，三个开关控制一个灯线路，在双控的基础上把两根联络线剪断，加一个三控开关就行了。
