一例一位多控开关接线图，附具体接线步骤
来源：电工天下时间：2020-11-23 16:33:17 作者：老电工手机版>>
一位多控开关接线图
所需材料：二个单开双控开关，一个多控开关（双极双控开关）。

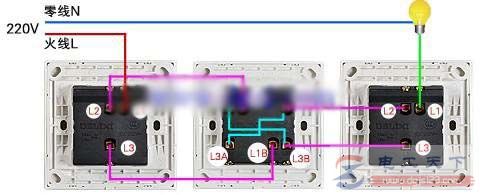

一位多控开关的实物接线图，如下：
多控开关共6个触点，以下是具体的接线步骤：
1、 火线接第一个双控开关L1。
2、第一个双控开关L2接多控开关L1A。
3、第一个双控开关L3接L1B。
4、多控开关L2A接L3B接第二个双控开关L3。
5、多控开关L3A接L2B接第二个双控开关L2。
6、第二个双控开关L1接灯进。
7、灯出接零下。
以下是一位多控开关接线的电路图：
