两开五孔插座接线难不难,一文看懂两开五孔插座接线图

来源:电工天下时间:2020-11-13 13:52:57 作者:老电工手机版>>

两开五孔插座就是两个开关控制两个灯,另外有个五孔插座单独供电使用,很多朋友在遇到两开五孔插座接线时,总是会觉得无从下手,这里分享了多个两开五孔插座的接线图,帮助大家掌握两开五孔插座的接线方法,从此接线不再难。

两开五孔插座的简单接线图

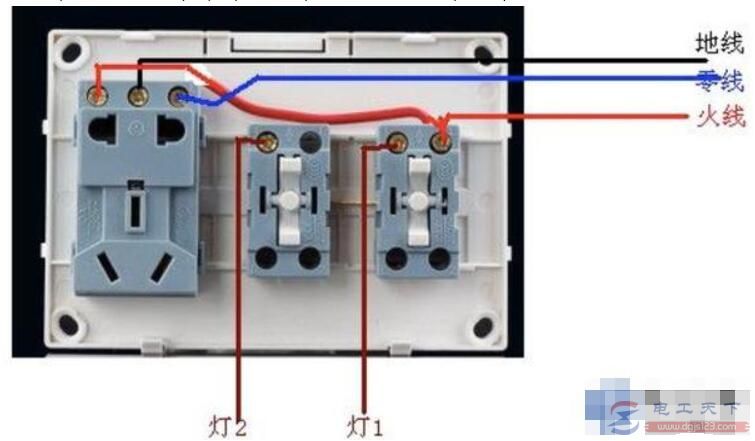

以下是一例两开五孔插座的简单接线图:

两开五孔插座接线难不难,一文看懂两开五孔插座接线图

一盏灯具的两根电线,一根电线接入零线,另一根电线接入开关L1,另一盏灯具同样操作,取一根线接入零线,一根电线接入开关L2。

再用三根电线,分别接上火线,零线,接地线,对应接入插座L极,N极,E极。

两开五孔插座接线难不难,一文看懂两开五孔插座接线图

注意

1、五孔插座上的L极线与开关上的L极线是相通的。

2、有些插座内部己连接好,不需要另外连接。有些插座需要自己连接,通常末内部连接L极的开关插座会有明显标示,L,L1,L2都有标识。

两开五孔插座的接线图

两开五孔插座,进线是红线、蓝线、双色线。

接线方法

五孔插座上有三个孔,一个L,一个N,一个接地标志接接地线。然后,旁边的开关有三个接线孔分别是一个L,一个L1,一个L2,这时把插座上面的主火线进线L和开关的L电源线串联起来。L1L2是接灯具的控制线的。当然,也有两个开关是分开的,则需要将两个开关的L端串联。

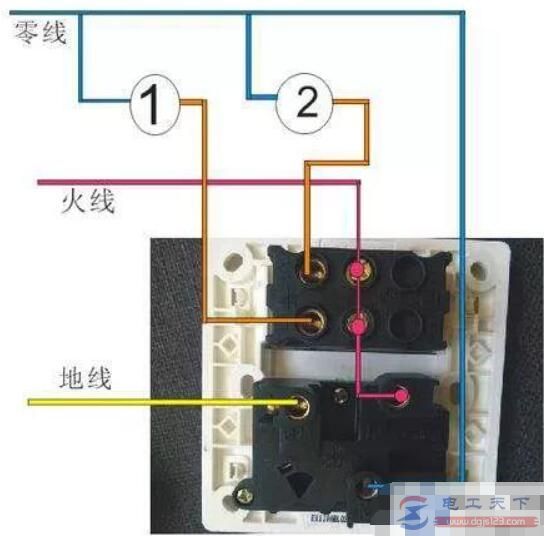

具体的接线图如下:

两开五孔插座接线难不难,一文看懂两开五孔插座接线图

根据实际需要来接线,如果是一个开关控制一个插座,就把开关分别串联上插座。如果是有个开关,要另行控制一个灯具,那就串联到那一个电路里面。以此类推。

两开五孔单控插座的接线方法

对于两开五孔插座的接线,记得插座以面板为看面板为标注,必须左边是零线,右边是火线。

五孔插座中上面的为一个三孔插座,下面的为一个两孔插座;三孔插座最上面是一个专门用于接保护地线的,如果有专门用于接保护地线的双色线(黄绿色),那么就从家中总配电箱敷设一根接地保护线过来,接在这个接线端子中(它有一个国际通用的接地符合)。

另外,从插座上引一根火线到单控式双控开关的L端子中接紧,对于两个开关的L1,分别去所要控制的灯1,灯2,保证火线进开关,零线进灯头即可。

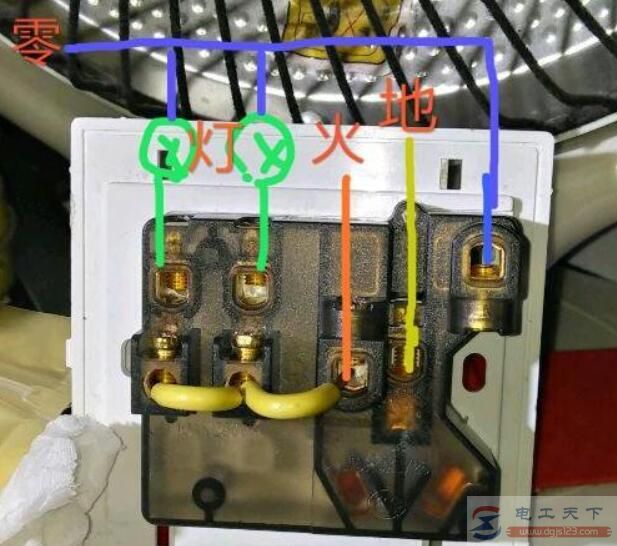

以下插座开关控制的一个接线图

两开五孔插座接线难不难,一文看懂两开五孔插座接线图

注意:接线时一定要注意安全,将总配电箱的电源全部切断再接线。

两开五孔插座怎么接线

三根火线,三根零线。

比较简单的接线方法

1、找出这三根火线中的接线,即从电源过来的线;

2、把所有零线接到一起,再接入插座的左侧的一个接线端子(可以任意选择插座的接线端,为了火线便于挑线,所以接入左侧;接头接根线在一起要处理一下,也可在接线端子前一定距离先把三根线接好,留一根长点的进线,接入插座端子)。

3、将火线接入插座端子,在接入端子时挑一根线到两个开关的进线侧,然后把另外两根线分别接入开关的出线上。

两开五孔插座的接线图,如下:

两开五孔插座接线难不难,一文看懂两开五孔插座接线图

分为二种情况:

第一种情况,需要把开关控制插座,电源线进开关L1,L2接入插座L,插座N接零线。

1、七个接线端子分别是L1,L11,L2,L21,L,N,E(或者是画着接地符号);

2、把火线的进线也就是红色或者黄色或者绿色的电线接到两开五孔插座的L接线端子上,然后用短线把L,L1,L2这三个接线端子跨接起来,也就是跳线;

3、灯的控制线的接线:然后把两根白色的电线,也就是灯的控制线分别接到L11和L21这两个接线端子上;

4、零线的接线和地线的接线:我们把底盒内那一根淡蓝色的线接到两开五孔插座的N接线端子上,最后把黄绿双色的那一根线接到两开五孔插座的PE接线端子上。

两开五孔插座接线难不难,一文看懂两开五孔插座接线图

第二种情况,单独独立接线,开关L1接电源线,L2接灯或者负载设备。插座L由电源线接入,N接入零线就可以。有接地线的,接入三孔插座的接地端子。

如果需要用一个开关控制一个插座,则把开关串入插座中,而且火线的进线连接到开关。如果要插座和开关分开接,那么就要把开关串入闭合的电路。插座接好火线零线。也可以利用插座中的火线或者零线,此时开关需要与之并联在一起。
