四开连体单控开关接线图

来源:电工天下   编辑:小电工发布时间:2020-11-13 13:15:57

四开连体单控开关的接线图

开关接线方式如下:

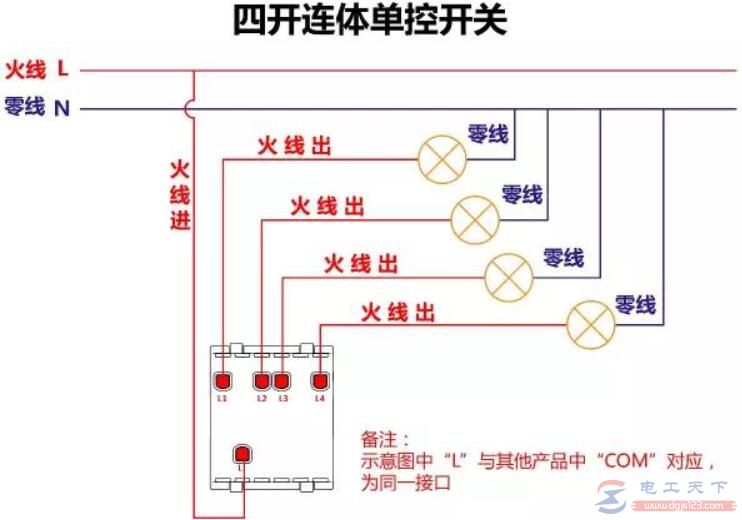

四开连体单控开关接线图

注意,火线L与零线N的进出线的方向,火线进、火线出与零线出的具体走向。

在这一例四开连体单控开关接线图中,示意图中“L”与其他产品中“COM”相对应,是同一接口。
