贴片电阻的简便识别方法

来源:电工天下时间:2020-02-26 09:35:42 作者:老电工手机版>>

本文介绍了贴片电阻的几种识别方法,不同类型的电阻器用不同的方法来误别,比如矩形片状电阻用数字索位标称法来识别,圆柱形固定电阻器采用色环标称法来识别。

贴片电阻的识别方法

这里介绍三种识别方法,一是数字索位标称法,二是色环标称法,三是E96数字代码与字母混合标称法,具体方法如下:

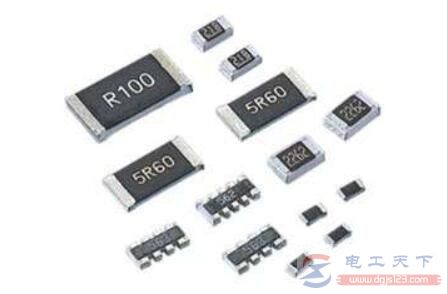

贴片电阻的简便识别方法

1、数字索位标称法

标称法适用于矩形片状电阻的识别,数字索位标称法是在电阻体上用三位数字来标明其阻值。

它的第一位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。

例如:“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小数.则用“R”表示“小数点”.并占用一位有效数字,其余两位是有效数字。

例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

2、色环标称法

一般圆柱形固定电阻器采用这种标称法。

贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。

第一环和第二环是有效数字,第三环是倍率。例如:“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。

3、E96数字代码与字母混合标称法

数字代码与字母混合标称法,也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻代码。

它的第三位是用字母代码表示的倍率。例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2 ; 2.49Ω”。

以上介绍了贴片电阻的三种识别方法,希望对大家有所帮助。
