贴片电阻阻值的三种表示法与读法

来源:电工天下时间:2020-02-26 09:47:54 作者:老电工手机版>>

有关贴片电阻阻值的表示方法,怎么来读贴片电阻的阻值,在贴片电阻上阻值的大小,一般以数字形式标注在电阻表面,我们在读取电阻的阻值时,可以直接读电阻表面的数字。

贴片电阻阻值的三种表示方法

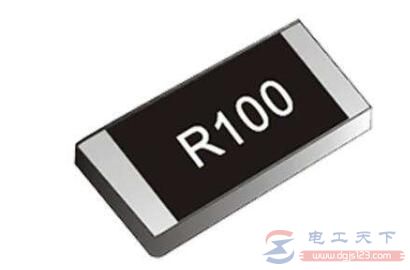

贴片电阻阻值的三种表示法与读法

1.由三个数字组成

则贴片电阻的误差±5%。

前面两位是有效数字,第三位数表示乘零倍率,基本单位是Ω。例如103,1和0是有效数字直接写下来即可,2表示乘零倍率,即10的二次方(即第三位数是几,就是10的几次方)。

103表示的阻值为:10×10的三次方=10×1000=10000Ω=10KΩ

2.由四个数字组成

则贴片电阻的误差±1%。前面三位是有效数字,第四位表示乘零倍数(就是数字是几,就表示10的几次方)。例如:1502,150是有效数字,直接写下来,2表示10的二次方。

1502的阻值为:150×10的二次方=150×100=15000Ω=15KΩ

3.由数字和字母组成

例如5R6、R16等,只需要把R换成小数点,形如这样5R6=5.6R=5.6Ω R16=0.16R=0.16Ω。

注意,"R"是电阻的表示,“Ω”是电阻单位的表示,注意不要把二者搞混了,尤其在工业生产中,二者的界限较模糊,经常容易混用。

贴片电阻的阻值表示:

前面几位数乘以尾数就是10的幂次方,假设一个贴片电阻是103,就是10*10三次方,如果一个贴片电阻是四位数,假设1202,就是120×10二次方,即为前面的数乘以10尾数为幂次方。

以上介绍了贴片电阻阻值的读法,希望对大家有所帮助。
