贴片电阻的阻值怎么识别,三种识别方法看一看

来源:电工天下时间:2020-02-26 07:18:02 作者:老电工手机版>>

本文介绍了贴片电阻的阻值识别方法,提供了三种误别方法,分别为2位数字后面加一字母表示法,3 位数字表示法,4位数字表示法,可以用这三种方法来识别贴片电阻的阻值大小。

贴片电阻的阻值误别方法

1、2位数字后面加一字母表示法

用这种方法来识别贴片电阻的阻值大小,前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω。

标识意义见下图:

贴片电阻的阻值怎么识别,三种识别方法看一看

比如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ。

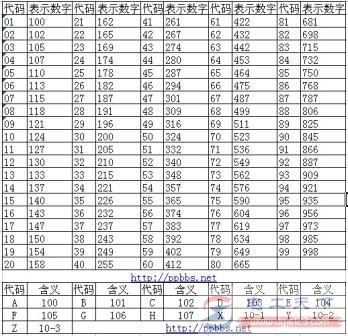

图,贴片电阻的阻值编码表

2、3 位数字表示法

这种表示方法中,前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。

当电阻小于10Ω时,在代码中用R表示电 阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中。

比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω 即68kΩ;105表示1MΩ;6R2表示602Ω。

3、4位数字表示法

这种表示法,前3位数字代表电阻值的有效数字,第4位表示在有效 数字后面应添加0的个数。

当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中。

比如:0100 表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即 147kΩ;0R56表示0.56Ω。

300是30欧(这是国际标法)

30R是30欧(这是英国标法)

常看国外绘制的线路图,美国、英国、日本对零件符号的标示都不同。不过对于电阻阻值之标示却逐渐趋于一致,因为那个「点」常会出问题。

这里所谈的标示,并非是色码认识,而是零件数值表上的标示。

例如3.32K,若是印刷不清,就会让人误认成33.2k或332K。若标示成33K2,就不会有上述的困扰。还有打字机的问题,没有计算机辅助时,由于传统机械式打字机欠缺特殊符号,51Ω会标示成51ohm或51R,100mF会标示成100mF。

英国有不成文写法,电子界有不成文的规定,电阻阻值标示方式:

0.22Ω=0.22R=R22 (只要是R在最前面,即表示阻值小于1Ω。)

2.2Ω=2R2

22Ω=22R 22.1Ω=22R1

220Ω=220R (只要是出现R或R在最后面,即表示阻值小于1K。)

2200Ω=2.2K=2K2

22000Ω=22K

22100Ω=22.1K=22K1

221800Ω=221.8K=221K8

2210000Ω=2.21MΩ=2M21

陶片、积层电容很常见,其容量若非直接标示也常有人看不懂,明明是买1500pF陶片小电容,怎么老板给他的是152?

别怀疑,152不是152pF,表示15后面有2个0;有时12pF会标示成120,表示12后面没有0。

小电容标示:

220pF=n22=221 (表示在22后面有一个0)

2200pF=2n2=222 (表示在22后面有两个0)

0.0047mF=4n7=4700pF=472

6.8pF=6p8 12.5pF=12p5 (1nF=1000pF)

同理,RN-55/60/65系列军规电阻的四位数字也是如此标示:

2210Ω=2K21=2211 (表示在221后面还有一个0)

22100Ω=22K1=2212 (表示在221后面还有两个0)

221000Ω=221K=2213 (表示在221后面还有三个0)

所以649K=6493,64K9=6492,6K49=6491,649Ω=649R或6490。

军规电组的阻值以四位数字表示,但拿起军规电阻,你会发现在四位数字之后还有一个英文字,例如2151F。英文字代表误差,G=2%、F=1%、 D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。在音响器材中,阻值误差1% 已够用,电容器的误差、晶体管配对的误差,往往超过10%!正确的观念是:阻值愈低,误差也应该愈低;晶体后级扩大机的射极电阻,因阻值低于1Ω,故误差 愈低愈佳。

若是四位数字再加两个英文字,那代表何意?例如2151FC,阻值是2K15,误差是1%,那C代表什么?代表温度系数;C=50ppm、D=25ppm、Y=15ppm、T=10ppm、V=5ppm。

国产电阻以色码标示为主,碳膜电阻四色环,金属皮膜电阻五色环,有些还有六色环。±1%误差的金属皮膜电阻,最后一条色环就代表误差—棕色±1%、红色±2%、金色±5%、银色±10%、绿色±0.5%、蓝色±0.25%、紫色±0.1%。

目前习用的小电容,误差多在±10%以内,电阻则以±1%为主。英国Holco电阻不是色码电阻,电阻体黑色,除了以数字直接标示阻值外,也标上0.5%之 误差。

事实上,台湾有很多厂商也能生产误差0.5%、0.25%或0.1%的电阻,但电阻瓷棒要另外进口,因此每种阻值最低要求是20,000只,若是想 规格齐全,一次order上百种数值,价格就不低,可以买奔驰车,而且这辈子还用不完。

色码电阻通常会提供阻值及误差两种规格,但温度系数 则不标示,Holco电阻的温度系数由50ppm改成100ppm,是原厂公布,若原厂不说,消费者就不会知道。

有一种金属氧化膜MOF电阻,就是我们常 用的射极电阻那种,外观呈灰黑色。金属氧化膜电阻的温度系数很高,标准品是300ppm,但这是制造商公开在说明书上,一般消费者根本不知道。

如果有人心 存欺骗,说我定制的金属氧化膜电阻品质极佳,温度系数不到50ppm,那不知情的消费者只能傻傻的上当。

注意:温度系数与电压系数不同,电压系数比较低。

以上介绍了贴片电阻的阻值识别方法,希望对大家有所帮助。
