一例扩大单相自耦调压器调节电压范围的线路
来源:电工天下时间:2022-06-02 14:34:04 作者:老电工手机版>>
一般的单相自耦调压器调压范围在0-250V之间,有时需要高于250V的可调电压,可以按下图接线,即可得到0~406V连续可调的输出电压。
如图:

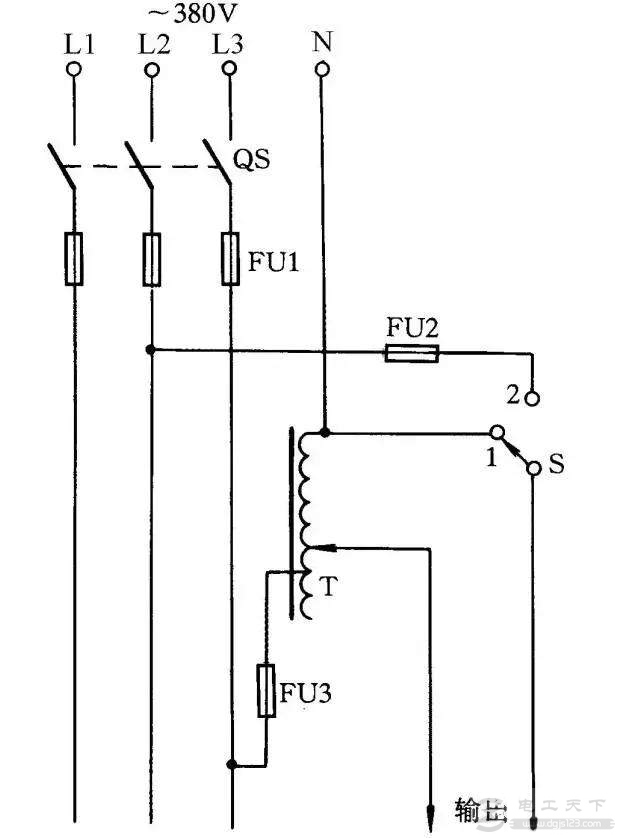

图1:扩大单相自耦调压器调节电压范围线路
说明:
1、当S打在“1”档位置时,输出电压为0~250V;
2、将S打在“2”档位置时,输出电压为220~406V。
