一例单电源变双电源的接线线路

来源:电工天下   编辑:小电工发布时间:2022-06-02 14:26:50

在实际工作中用电设备为双电源,并且对称。在手头只有单电源的情况下,按下图线路进行连接,即可使其变为双对称电源使用。

如图:

一例单电源变双电源的接线线路

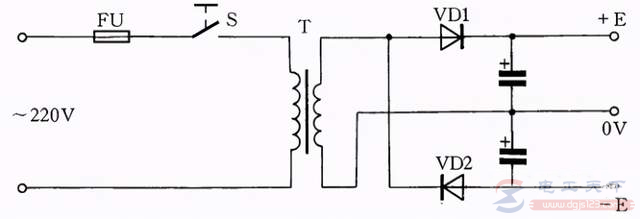

图1:单电源变双电源线路
