一例简单的5v转3.7v电压转换电路图
来源：电工天下时间：2021-07-29 10:11:36 作者：老电工手机版>>
5v转3.7v电压转换电路图
AMS1117adj是一款常用的低压差线性稳压IC，输入电压最高为15V，输出电压可通过外接电阻来调整。

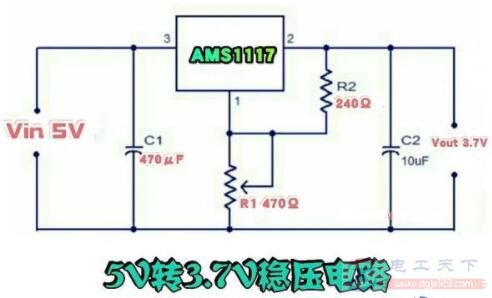

电路图如下：
本稳压电路的输出电流为1A。
在负载电流为1A时，其压仅有1V。本电路的输出电压Vout＝1.25 x （1＋R1/R2）。当R1和R2采用图示数值时，输出电压即为3.7V，改变R1的阻值即可获得其它输出电压。

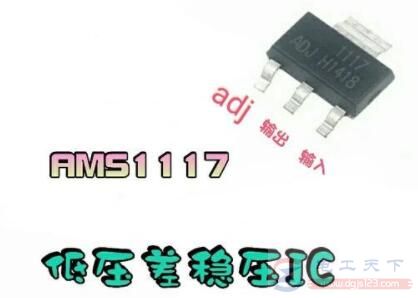

上图为引脚功能，AMS1117的外形封装有多种，上图为SOT-223封装。
在制作本电路时，AMS1117要选用带后缀字母adj的，这种AMS1117的输出电压可通过外接电阻来调整。
