一例555红外发射电路的原理图

来源:电工天下   编辑:小电工发布时间:2021-11-16 11:45:19

555红外发射电路

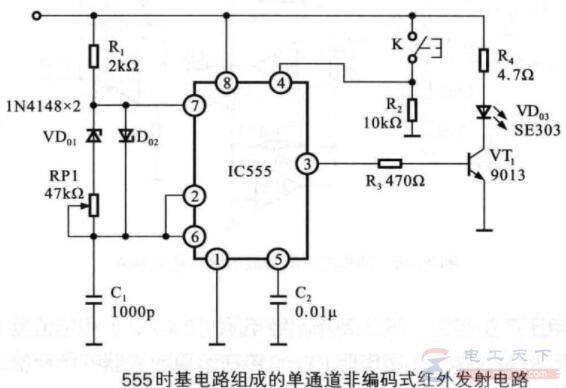

以下是由555时基电路组成的单通道非编码式红外发射电路,如图所示:

一例555红外发射电路的原理图

电路组成与工作原理:

555时基电路构成多谐振荡器,在充放电回路中设置了隔离二极管D01,D02,充放电回路可独立调整,使电路输出脉冲的占空比达到1:10,有助于提高红外发光二极管的峰值电流,增大发射功率。

555时基电路3脚输出的脉冲信号经R3加到三极管VT1的基极,由VT1驱动红外发光二极管VD03工作。只需按动一次开关按钮K,电路即可发出红外线。
