一例简单的红外遥控电路识图分析

来源:电工天下   编辑:小电工发布时间:2021-11-16 11:52:44

根据电路功能将电路分为发射和接收两部分,分别进行分析,找出电路中主要元器件,了解其功能,根据信号的流程逐一分析。

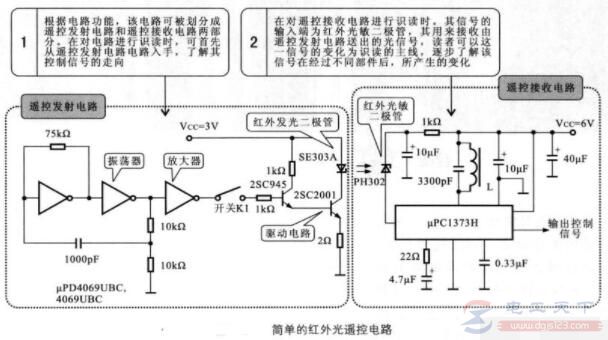

以下就是红外光遥控电路,如下图:

一例简单的红外遥控电路识图分析

电路组成与原理:

发射电路由振荡器、放大器、开关、驱动电路等组成,振荡器产生的脉冲信号经放大、驱动红外发光二极管

接收电路由uPC1373H和红外光敏二极管等组成,光敏二极管收到红外信号后,将光信号变为电信号送给uPC1373H,经放大、滤波后输出控制信号。
