一例发射极跟随器继电器开关电路的工作原理分析
来源:电工天下时间:2021-11-30 06:16:40 作者:老电工手机版>>
发射极跟随器继电器开关电路

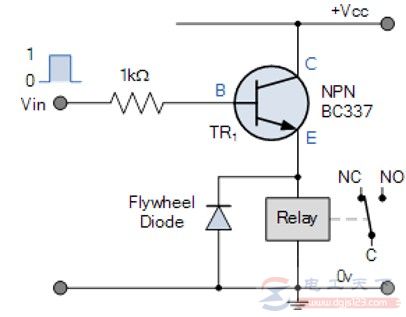

电路图如下所示:
除了继电器开关电路的标准通用发射极配置外,继电器线圈还能连接到晶体管的发射极端子,以形成发射极跟随器电路。输入信号直接连接到基座,输出信号从发射器负载获取。
公共收集器或发射极跟随器配置对于阻抗匹配有重要作用,其输入阻抗非常高,在数十万欧姆的范围内,同时有相对较低的输出阻抗来切换继电器线圈。
与以前的NPN继电器开关电路一样,通过向晶体管的基极施加正电流来实现开关功能。
