【图】信号源对反馈效果(串联反馈与并联反馈)的影响
来源：电工天下时间：2019-11-24 07:49:50 作者：老电工手机版>>
有关信号源对反馈效果的影响，包括串联反馈与并联反馈，要想反馈效果明显，就要求vF变化能有效引起vID的变化，要求iF变化能有效引起iID的变化。
信号源对反馈效果的影响
1、串联反馈
vID = vI -vF
要想反馈效果明显，就要求vF变化能有效引起vID的变化。则vI最好为恒压源，即信号源内阻RS越小越好。
2、并联反馈
iID = iI -iF
要想反馈效果明显，就要求iF变化能有效引起iID的变化。则iI最好为恒流源，即信号源内阻RS越大越好。

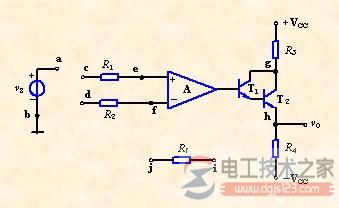

例题：
求:
(1)引入电压串联负反馈
(2)引入电压并联负反馈
(3)引入电流串联负反馈
(4)引入电流并联负反馈
