一例简单的红外线遥控开关电路图
来源:电工天下时间:2021-12-01 06:20:56 作者:老电工手机版>>
一例简单的红外线遥控开关电路图,该遥控电路不需要专用遥控手机,可用家中现成的彩电遥控器进行遥控操作,遥控距离可达6-7米,效果非常不错。
红外线遥控开关电路图
如下所示:

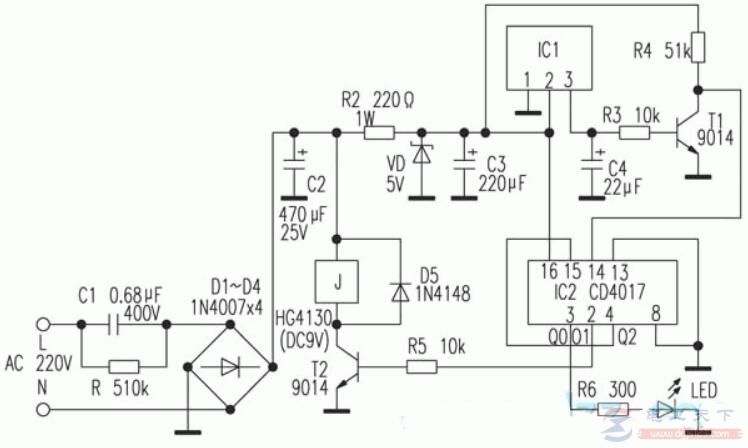

图1:自制遥控开关电路图

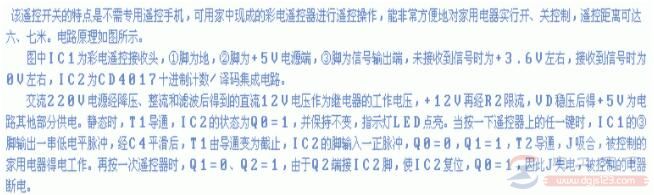

图2:电路原理说明
