有关家庭低压供电配电线路的功能与安装图解,家庭低压供电配电线路分为低压供电进户线路、六层楼配电系统线路与增加自动启动按钮的供电线路等。

家庭低压供电配电线路的功能

一、低压供电进户线路

低压供电进户线路如图1-1-1,低压供电进户线路主要由接户线、进户线、电能计量仪表PJ以及漏电保护开关等构成。

低压供电进户线路

二、六层楼配电系统线路

六层楼配电系统线路如图1-1-2所示。

多层楼配电系统的设计问题:

六层楼配电系统线路

进户线的高度

在架空线或地下电缆进入住宅楼房配电箱时,进户线在墙外进户高度最好选择2.5m左右。

进户线的横截面积

进户线横截面积大小,应保证整个楼房的总用电电流小于所需导线的安全电流,并留有一定的余量。进户线可选用BLX型铝芯橡皮绝缘导线,并沿墙敷设明线或暗线。

进户线及干线穿管所用管子的直径应根据穿线点的截面放大一级进行选择。

进户线的接地

当进户电源的总电流超过30A时,应采用三相五线制进户。

进户时采用三相四线制电源进入住宅楼的配电箱,再设置一根零线重复接地,也就是单独引入一根接地线,以使住宅楼房内的配电箱、导线钢管、插座接地孔均与专门进入的这根接地线进行连接。该接地线不得装设熔断器或刀开关。

安装时,这根单独引入的接地线必须直通用户用电设备的外壳,导线的颜色应与零线不同,要采用铜导线,其最小截面积应大于1.5mm2,如采用铝导线,则其最小截面积应大于2.5mm2。其接地电阻应小于4Ω,最好在进入各用户处加装漏电开关

三、增加自动启动按钮的供电线路

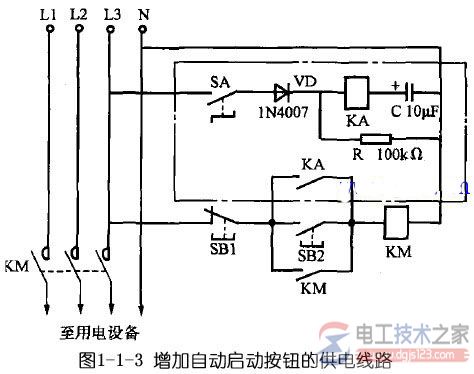

有些地区经常停电,而有些用电设备又要求来电后立即投入工作,这时就必须在用电设备上安装自动启动按钮。其控制线路如图1-1-3所示,点画线部分为增加的线路。 来自:电工技术之家

自动启动按钮的供电线路

当旋钮开关SA处于断开位置时,灵敏继电器KA不起作用,由启动按钮SB2或停止按钮SB1控制接触器KM得电或失电,从而使用电设备启动或停止;当SA置于闭合位置时,交流电源来电后,经整流二极管VD整流,通过KA线圈对电容C充电,电容C两端电压开始为零,整流电压全部加在KA线圈两端,使KA得电吸合,其常开触头闭合,使KM得电吸合并自锁,用电设备启动工作。

随着时间的延长,电容C的充电电流逐渐减小,KA线圈两端电压降低,其常开触头断开,完成一次启动工作。电阻R为电容C的放电电阻,以便交流电源停电再来电时再次自动启动。

该线路有延时保护功能。

停电后电容C通过KA线圈和R放电需一定时间,因此若停电后很快再来电(间隔时间小于1s),就不能自动开机,这样可避免停电后瞬间来电,用电设备频繁开停而对电网、用电设备等造成冲击。
