555定时器的引脚图及各引脚功能说明
来源：电工天下时间：2020-12-10 11:53:40 作者：老电工手机版>>
有关555定时器的知识，分享一个555定时器的引脚图，主要介绍了555定时器中各个引脚的功能，比如1脚外接电源负端VSS或接地，4脚直接清零端RST等，有需要的朋友参考下。

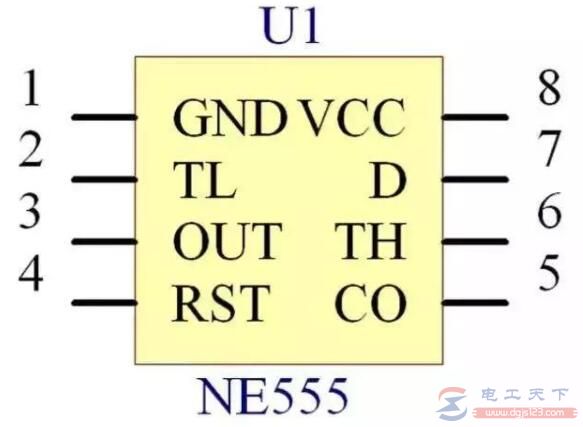

555定时器的引脚图
各个引脚功能：
1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TL，该脚电压小于1/3 VCC时有效。
3脚：输出端OUT。
4脚：直接清零端RST。当此端接低电平时，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端正常工作时应接高电平。
5脚：CO为控制电压端。若此脚外接电压，则可改变内部两个比较器的基准电压；当该脚不用时，需要将该脚串入一只0.01μF（103）瓷片电容接地，以防止引入高频干扰。
6脚：高触发端TH，该脚电压大于2/3 VCC时有效。
7脚：放电端。该端与放电管T的集电极相连，用做定时器时电容的放电引脚。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 -16V，CMOS型时基电路VCC的范围为3-18V，一般用5V。
以上就是555定时器的引脚图及各引脚功能，希望对大家有所帮助。
