变压器圆筒式绕组结构

来源:电工天下   编辑:小电工发布时间:2020-05-20 10:03:01

有关变压器绕组之圆筒式绕组结构的知识,圆筒式绕组是同心式绕组的最简单形式,可分为单层、双层与多层圆筒式绕组三种。

一、变压器圆筒式绕组结构

在众多的变压器绕组结构中,圆筒式绕组算是最简单的一种绕组形式了,圆筒式绕组又分为单层、双层与多层圆筒式绕组三种。

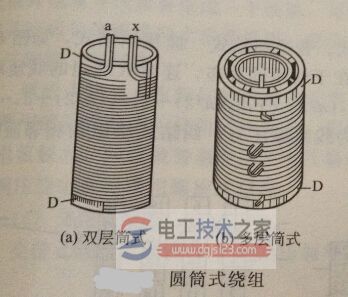

如下图:

变压器圆筒式绕组结构

低压绕组一般由一根或数根扁导线并联绕制而成,高压绕组一般由圆导线绕制而成。

圆筒式绕组一般不绕成单层,因为单层机械强度差。

当绕成多层时,层间绝缘是用电缆纸,或绝缘纸板(或木条)做成绝缘撑条构成垂直油道,起散热与绝缘作用。

由于相邻两层间一端的电位差小,另一端的电位差在,所以在电位差较大的部分需要加强绝缘,如图:

变压器圆筒式绕组结构2

绕组的两端用绝缘纸板做成的端圈填平,便于绕组的整体压紧。

二、圆筒式绕组的特点

圆筒式绕组的特点是绕制简单,工艺性好,但端部支撑面小,机械强度差。

主要用于中小型变压器,也可用于大型变压器的调压绕组。

双层圆筒式一般用于电压为1KV及以下的低压绕组。

用多层圆筒式绕组作35KV高压绕组时,为了改善起如电压分布,在绕组内部应放置静电屏,并与绕组的首端连接。
