电力变压器的阻抗电压是指什么

来源:电工天下   编辑:小电工发布时间:2019-07-04 14:35:18

在研究电力变压器时,有一个名词是一定要了解下的,即变压器的阻抗电压,也称为短路阻抗或短路电压,那么电力变压器的阻抗电压是指什么,一起来了解下。

电力变压器的阻抗电压

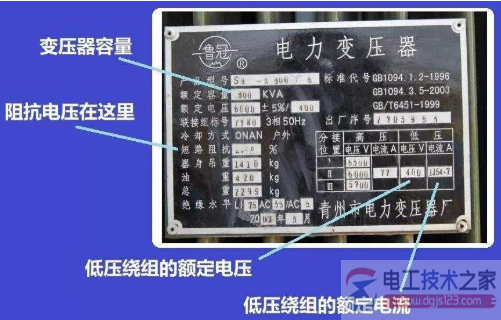

电力变压器的阻抗电压是指什么(图1)

1、电力变压器的阻抗电压的定义

变压器的短路阻抗,指在额定频率和参考温度下,一对绕组中、某一绕组的端子之间的等效串联阻抗Zk=Rk+jXk。

变压器中短路阻抗的值除计算之外,还要通过负载试验来确定,因此把它称为短路电压或阻抗电压。

变压器的阻抗电压是将变压器的二次绕组短路,使一次绕组电压慢慢加大,当二次绕组的短路电流达到额定电流时,一次绕组所施加的电压(短路电压)与额定电压的比值百分数。

阻抗电压Uk (%)是涉及到变压器成本、效率和运行的重要经济指标和对变压器进行状态诊断的主要参数依据之一。

在变压器的所有性能指标中,短路阻抗是一个重要的指标,在制造变压时,对出厂时的实测值与规定值之间的偏差,有着极为严格的要求。

2、变压器短路阻抗大小对变压器运行的影响

变压器短路阻抗也称阻抗电压,在变压器行业的定义:当变压器二次绕组短路(稳态),一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示,即uz=(Uz/U1n)*100%

当变压器满载运行时,短路阻抗的高低对二次侧输出电压的高低有一定的影响,短路阻抗小,电压降小,短路阻抗大,电压降大。

当变压器负载出现短路时,短路阻抗小,短路电流大,变压器承受的电动力大。短路阻抗大,短路电流小,变压器承受的电动力小。

3、短路电压的表示方法

短路电压是将变压器的二次绕组短路,在一次绕组端从零电压开始慢慢施加电压,当一次绕组的电流(Id)达到一次绕组额定电流(Ie)时,一次绕组所施加的电压Ud叫短路电压,短路电压一般用百分数表示,即 Ud%=Ud/Ue×100 (Ue--一次绕组的额定电压)。

变压器的短路阻抗是根据欧姆定律,由短路试验数据算出来的。也是以百分数表示。

Zd=Ud/Ie Zd%=Zd/Ze×100 试验数据Id=Ie (一次绕组的短路电流等于额定电流)

就有 Zd%=Ud% 短路阻抗百分数和短路电压百分数是相等的。因此,大家经常把短路阻抗和短路电压百分数混用。

以上介绍了电力变压器中阻抗电压的相关知识,希望对大家有所帮助。
