巧用变压器升高与降低电源电压

来源:电工天下时间:2022-06-02 14:48:18 作者:老电工手机版>>

有些地区的电压经常低于220V,而有些地区的电压却高于220V,现有的双绕组变压器接成自耦变压器来升高或降低电源电压,就可以使额定电压为220V的用电器正常工作。

如图:

巧用<a href=/dgjc/dianji/ target=_blank class=infotextkey>变压器</a>升高与降低电源电压

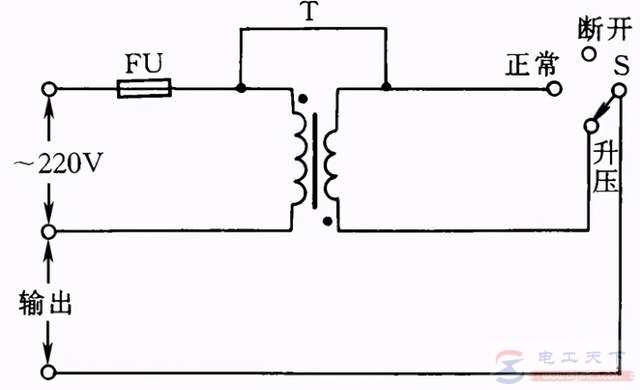

图1:变压器升压降压

当开关S 打在“升压”位置时,变压器相当于一个自耦变压器,将电源电压升高6.3V;如果将开关S 打在“正常”位置时,负载直接接到电源上,输出电压仍为电源电压。

上图中的黑圆点表示绕组的同名端,如果将初、次级的连接线改为同名端相连,则输出电压会降低6.3V。采用这种接法,负载电流不能大于初、次级的额定电流

说明:如果网路电压经常比220V 低(或高)30 ~40V,那么就可以选220V/36V 的变压器连接。
