直流发电机电火花过大烧蚀整流子的原因(图文)

来源:电工天下时间:2017-07-18 09:23:51 作者:老电工手机版>>

直流发电机电火花过大烧蚀整流子的原因

直流发电机整流子的被烧蚀后,会导致充电电流忽大忽小或发电机不能发,这是整流子和炭刷接触面间电火花过大烧蚀所致,怎么查找电火花过大的原因,以及如何排查故障点,做好预防工作,一起来了解下。

直流发电机整流子光滑,而被烧蚀的整流子发黑、粗糙,致使充电电流忽大忽小或发电机不能发电。

有关直流发电机整流子烧蚀的原因,整流子和炭刷接触面间电火花过大烧蚀所致。

一、电火花过大的主要原因和排除方法:相关阅读:电火花与电弧导致电气火灾  电火花线切割加工  )

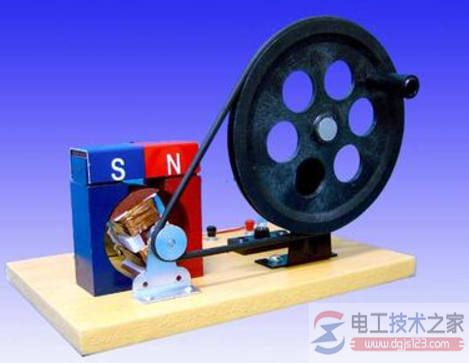

直流发电机电火花过大烧蚀整流子的原因

1、整流子失圆或整流片凹凸不平,云母片凸出于整流子表面,运转时炭刷发生跳动.应拆下电枢进行车削,车削后将整流片间云母刻低0.5~0.8毫米,并在发电机空转情况下,用砂纸将整流子毛刺打去.

2、电枢绕组断线或电枢绕组与整流片间焊头脱焊,运转时正常换向遭到破坏.将断线接通或重新焊牢脱焊处.

3、炭刷磨损过度、刷架弹簧过软,炭刷压力不够,应更换新刷.应急修理时,可在后部垫木块或纸,以增大炭刷压力.

4、炭刷与炭架配合过紧,使电刷与整流子接触变差.要用砂纸略微磨小炭刷,使其在刷架中能上下滑动而不晃动为佳.

5、电刷架松动,应予紧固.

二、直流发电机产生强烈火花的原因与排查方法

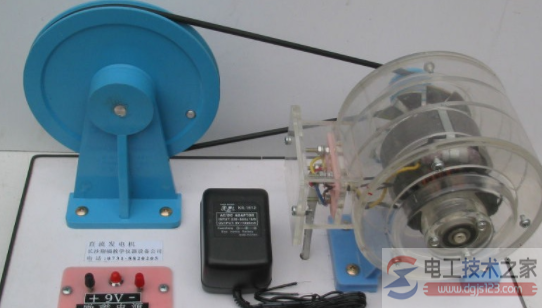

直流发电机电火花过大烧蚀整流子的原因

直流发电机产生强烈火花的原因主要是炭刷与整流子之间接触不良所致。

其原因及排除方法为:

①整流子表面沾污、失圆、烧蚀或云母片凸出等,会造成炭刷与整流子之间接触不良。 整流子表面沾污时,可用蘸有汽油的布擦拭。如有轻微烧蚀,可用00号砂纸磨光。若严重烧蚀或失圆超过0. 05mm时,应在车床上车圆,并用砂布研磨光洁。云母片突出时应用锯条割低,使之低于整流片0. 8mm左右。

②炭刷在刷架内卡住,或炭刷弹簧过软,剧架高度不足,使炭刷工作过程中发生振动而造成接触不良。 炭刷弹簧压力降低时,可用钳子将弹簧与炭刷接触的一端向炭刷方向适当弯折一些。如弹簧压力过低,则应于更换。 炭刷磨损后,其高度小于新刷高度的一半时(新刷高度为23-24mm),应予更换。

此外,电枢绕组断线,应子排除。否则.在炭刷与整流子之间也会产生强烈火花,甚至会使绕组断线处相邻的两整流片烧坏。

三、什么是发电机的整流子

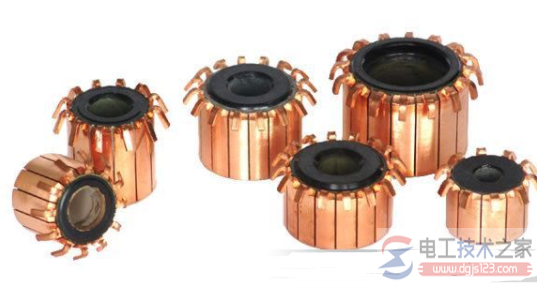

直流发电机电火花过大烧蚀整流子的原因

电机在转动时,每转一周相关绕组线圈会两次经过同一定向磁场,这样就会使该绕组中的感应电流发生方向的改变,整流子的作用就是使输出的电流方向不变。

1、整流子的物理原理

物理原理

在公元1831年,法拉第将一个封闭电路中的导线通过电磁场,导线转动有电流流过电线,法拉第因此了解到电和磁场之间有某种紧密的关连,他建造了第一座发电机原型,其中包括了在磁场中迥转的铜盘,此发电机产生了电力。在此之前,所有的电皆由静电机器和电池所产生,而这二者均无法产生巨大力量。但是,法拉第的发电机终于改变了一切。

发电机包括一个能在二个或二个以上的磁场间迅速旋转的电磁铁,当二个磁场相互交错,就产生了电,由电线从发电机中导出。电子工程师依发电机线绕的方式和磁铁的安排,而获得交流电(AC)或直流电(DC),大部分发电机都是产生交流电,它比直流电更易由传输线作长距离的传送。

2、整流子的用途

根据这一原理从1980年日本研制出第一台20Mvar的强迫自换相的桥式ASVG之后,经过10多年的发展,ASVG的容量不断增大,1991年和1994年日本和美国又相继研制出80Mvar和100Mvar的ASVG,在1995年,清华大学和河南省电力局共同研制了我国第一台ASVG,其容量为300kvar,开辟了我国研制ASVG补偿设备的先河。

四、直流电动机整流子的检修工艺要求

直流电动机整流子的检修工艺应符合以下要求:
1、检查整流子表面应清洁,无黑斑,若在运行中不冒火花应保持其表面氧化膜不受损坏。
2、整流子表面应为圆柱形,若表面不光滑可用#00玻璃砂纸打磨(不能用金刚砂纸),打磨后应吹净碎屑。
3、整流片间云母沟深1-1.5毫米,整流子与线圈焊接处无过热松动,脱焊等现象。
4、整流子的偏心应不大于0.05毫米(对3000转/分),0.07毫米(对1500转/分)。
5、若整流子表面起伏不平大于0.5-1.0毫米并因此引起火花则须进行车削,车削速度不大于90转/分,进刀时一般不大于0.1毫米。整流子表面车削后,必须抛光和清除毛刺。

整流片间云母沟应按图示要求:
直流发电机电火花过大烧蚀整流子的原因

6、测量整流子片间直流电阻,其最大值之差与最小值之比不大于10%。

小知识:什么是整流子电机?

整流子电机是直流电机,是通过整流子传输电能的,通过整流子偏转一个角度。

1、电机在转动时,每转一周相关绕组线圈会两次经过同一定向磁场,这样就会使该绕组中的感应电流发生方向的改变,整流子的作用就是使输出的电流方向不变。

2、发电机包括一个能在二个或二个以上的磁场间迅速旋转的电磁铁,当二个磁场相互交错,就产生了电,由电线从发电机中导出。电子工程师依发电机线绕的方式和磁铁的安排,而获得交流电(AC)或直流电(DC),大部分发电机都是产生交流电,它比直流电更易由传输线作长距离的传送。
