有关发电机的知识,发电机由哪几个部分组成,除了常说的定子与转子,还有哪些组成部分,电工天下小编带大家来了解下。

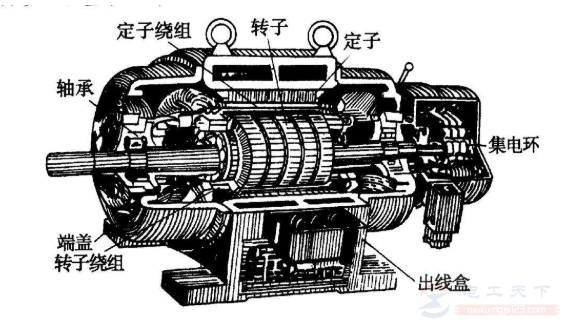

发电机的组成部分
发电机主要由转子(磁极)、定子(电枢)、整流器、电压调节 器、前后端盖、电刷与电刷架等组成。
1、转子
转子由爪极、磁轭、励磁 绕组、滑环、转子轴等组成。在发电机中,转子用来产生磁场。
2、定子
定子安装在转子的外面,与发电机的前后端盖固定 在一起,当转子在其内部转动时,引起定子绕组中磁通的变化,定子绕组中产生交变的感应电动势。
3、整流器
发电机的整流器由整流板和整流二极管组成。在发电机中整流器的作用,是将定子绕组的三相交流电变为直 流电。
4、电压调节器
电压调节器用来调节交流发电机的输出电压。
5、端盖及电刷组件
端盖分前端盖和后端盖,起到支撑转子、 定子、整流器和电刷组件的作用。
后端盖上装有电刷组件,电刷组件由电刷、电刷架和电刷弹簧组成。电刷将电源通过滑环引入励磁绕组,两个电刷分别装在电刷架的孔内,借助弹簧压力与 滑环保持接触。
以上就是发电机组成部分的相关知识,希望对大家有所帮助。
