变压器线损的范围,变压器及输电线路损耗的计算方法

来源:电工天下时间:2016-05-28 15:26:12 作者:老电工手机版>>

变压器损耗的范围与输电线路损耗的计算方法

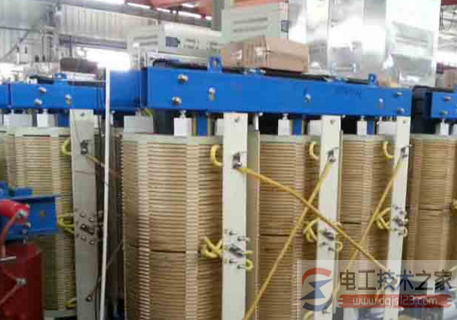

<a href=/dgjc/dianji/ target=_blank class=infotextkey>变压器</a>损耗

变压器的线损指变压器线圈通过电流时,线圈的电阻产生的热量。

公式P(线损)=I^2*R(内阻)。由公式看,线损于电流的平方成正比。

由于在平时用电量变化,很难精确线损值、一般在500KVA变压器中,损耗(包括铁损和线损)占用电量的2%-7%左右,在节能型S11变压器中约占2%-3%左右。

变压器的高供高计与理论线损计算?

某条线路的理论线损包不包括高供高计变压器的铁损和铜损。

线路的线损假如是3000kWh 其中配变损耗1550kWh,就是想知道这1550kWh里是不是只包含高供低计的配变损耗呢。

高供高计,是在变压器一次计量,包括线路铁损和铜损。

2,线损计算方法

线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。

通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。

在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。

线损理论计算的方法很多,各有特点,精度也不同。这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念

1.输电线路损耗

当负荷电流通过线路时,在线路电阻上会产生功率损耗。

(1)单一线路有功功率损失计算公式为

△P=I2R

式中△P--损失功率,W;

I--负荷电流,A;

R--导线电阻,Ω

(2)三相电力线路

线路有功损失为

△P=△PA十△PB十△PC=3I2R

(3)温度对导线电阻的影响:

导线电阻R不是恒定的,在电源频率一定的情况下,其阻值

随导线温度的变化而变化。

铜铝导线电阻温度系数为a=0.004。

在有关的技术手册中给出的是20℃时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的;

另外,负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。

为减化计算,通常把导线电阴分为三个分量考虑: 1)基本电阻20℃时的导线电阻值R20为

R20=RL

式中R--电线电阻率,Ω/km,;

L--导线长度,km。

2)温度附加电阻Rt为

Rt=a(tP-20)R20

式中a--导线温度系数,铜、铝导线a=0.004;

tP--平均环境温度,℃。

3)负载电流附加电阻Rl为

Rl= R20

4)线路实际电阻为

R=R20+Rt+Rl

(4)线路电压降△U为

△U=U1-U2=LZ

2.配电变压器损耗(简称变损)功率△PB

配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。铁损对某一型号变压器来说是固定的,与负载电流无关。铜损与变压器负载率的平方成正比。

配电网电能损失理论计算方法

配电网的电能损失,包括配电线路和配电变压器损失。由于配电网点多面广,结构复杂,客户用电性质不同,负载变化波动大,要起模拟真实情况,计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。因为不仅要有详细的电网资料,还在有大量的运行资料。有些运行资料是很难取得的。另外,某一段时间的损失情况,不能真实反映长时间的损失变化,因为每个负载点的负载随时间、随季节发生变化。而且这样计算的结果只能用于事后的管理,而不能用于事前预测,所以在进行理论计算时,都要对计算方法和步骤进行简化。 为简化计算,一般假设:

(1)线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例,分配到各个负载点上。

(2)每个负载点的功率因数cos 相同。

这样,就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻。这种方法叫等值电阻法。

等值电阻计算

设:线路有m个负载点,把线路分成n个计算段,每段导线电阻分别为R1,R2,R3,…,Rn,

1.基本等值电阻Re

3.负载电流附加电阻ReT

在线路结构未发生变化时,Re、ReT、Rez三个等效电阻其值不变,就可利用一些运行参数计算线路损失。

均方根电流和平均电流的计算

利用均方根电流法计算线损,精度较高,而且方便。利用代表日线路出线端电流记录,就可计算出均方根电流IJ和平均电流IP。

在一定性质的线路中,K值有一定的变化范围。有了K值就可用IP代替IJ。IP可用线路供电量计算得出,电能损失计算

(1)线路损失功率△P(kW)

△P=3(KIP)2(Re+ReT+ReI)×10-3

如果精度要求不高,可忽略温度附加电阻ReT和负载电流附加电阻ReI。

(2)线路损失电量△W

(3)线损率

(4)配电变压器损失功率△PB

(5)配电变压器损失电量△WB

(6)变损率 B

(7)综合损失率为 + B。

另外,还有损失因数、负荷形状系数等计算方法。这些计算方法各有优缺点,但计算误差较大。
