电动机控制:交流接触器解剖图与原理图

来源:电工天下   编辑:老电工发布时间:2019-06-14 11:54:00

有关电动机控制的基础知识第二部分,重点介绍了交流接触器的解剖图、原理缩略图、简单的接触器控制整图等,需要的朋友参考下。

电动机控制:交流接触器解剖图与原理图

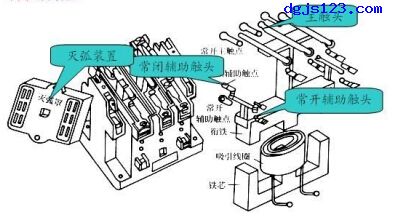

交流接触器解剖图1
交流接触器图1

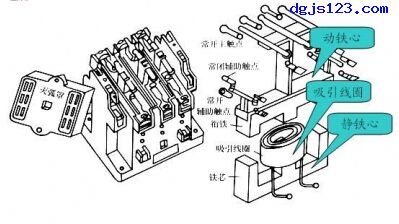

交流接触器解剖图2
交流接触器图2

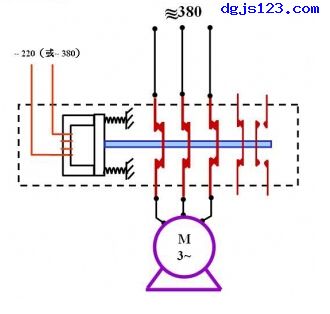

原理缩略图

交流接触器图3

动作过程:线圈通电→衔铁被吸合→触头闭合→电机接通电源

其中左边三副触点为主触头,由于此状态为接触器已吸合,因此第四副为常开,第五副为常闭触点

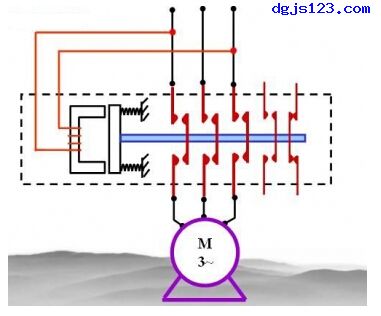

原理缩略图(接触器未动作时)

交流接触器图4

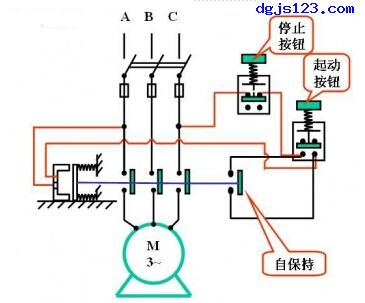

简单的接触器控制整图

交流接触器图5
