电机扫膛能不能用，电机扫膛的处理方法

当电机出现扫膛的问题时，究竟电机能不能继续使用，需要根据扫膛的严重程度来定，一般来讲需要查找出扫膛的原因，然后对扫膛问题进行处理就可以了。

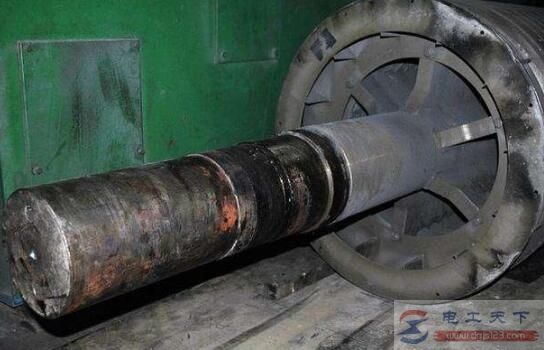

电机扫膛能不能用

一般来说，当电机扫膛问题发生后，应立即停止电机的使用，不要因扫膛故障引起出更大的问题。

电机扫膛的原因，主要包括电机的轴承变形、轴承磨损导致轴偏离等，当线圈与铁芯损伤不严重时，可以打磨修复铁芯，不用拆开线圈，重新浸漆重做绝缘，做下动平衡便可以修复了。

对于造成电机扫膛的原因，还有很多种，可参考：电机扫膛的七种原因，来查找可能的原因，然后着手解决电机扫膛的故障问题。

电机扫膛的处理方法

1、定子线圈

先测试电机的三相电阻，看是否有不平衡的问题，然后检查绝缘情况，看摇绝缘在100兆欧，是否对地绝缘。

建议：把星型点打开，摇一下相间绝缘，若超过50兆欧，则要做下耐电压试验，对地和相间1.5倍额定电压，1分钟，通过即为合格。

2、铁芯试验

当电机出现扫膛的问题，停机检查电机的铁芯，定子铁芯做铁损试验，来判断铁芯的磨损情况，转子不需要处理。

铁损试验的方法：在定子铁芯的颚部缠绕绝缘导线，在导线通交流电，使铁芯产生涡流发热，如果铁芯片之间有短路的部位，就会短时间内发热。

550KW的电机，建议使用截面积50平方毫米的绝缘导线，先缠绕6匝，通220伏电源，试验下控制电流是否在100安左右，当电流太大时，可以加匝数，反之减少匝数。

通电90分钟，比较铁芯扫膛部位与正常部位的温差，只要温度不超过20°C即为正常。

3、铁芯短路

铁芯片间短路，铁芯发热。

处理文法：用一个刀片把连在一起的铁芯片剃开，然后涂上绝缘漆，再进行铁损试验，直到铁芯片间不发热为止。

以上介绍了电机扫膛的相关问题，以及电机扫膛的处理方法，希望对大家有所帮助。
