220V电机有2个电容器,为双值电机,一个电容容量大的为启动电容,另一个电容量小一些的为运行电容,这种结构的电机功率比一个电容的电机的力量大很多。220v电动机带2个电容怎么实现倒转,下面来了解下。
220v电动机带2个电容实现倒转的方法

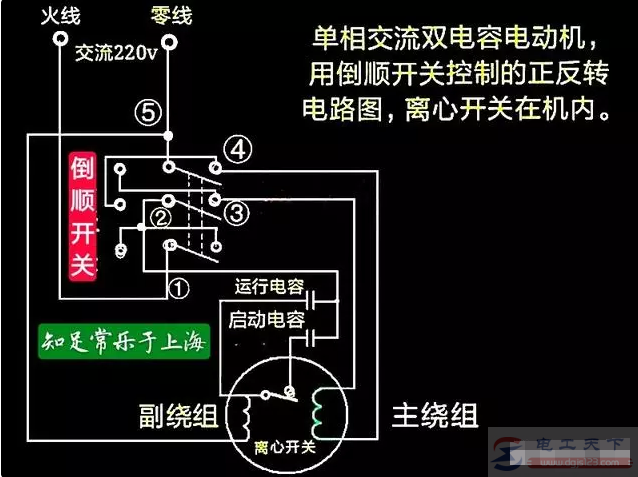

在电机内部有一个离心开关,当电动机启动且转速达到额定转速的70%后,在电机离心作用下,将电容量较大的一只启动电容器在离心开关作用下与电路断开,从而完成任务,留下运行电容仍串联接在电机的启动绕组中工作,其工作原理图如下图:
这种结构的单相电动机具有较好的启动性能与运行性能,有比较高的功率因数和效率,适用于带负荷启动和要求低噪声的负载,如家用电器、泵、小型机床等。如果改变单相电容启动与运行式,异步电动机的转动方向,只需要把两绕组线圈之一的两根出线端对调下即可。
这种结构的电机实现正反转比较简单,只需要购买一个HY2-30倒顺开关就可以了,以下是一个双值电机的实物接线图。
倒顺开关的中间位置为停止状态,左边为正转,右边为反转。具体接线方法为:
1、倒顺开关在购买回来之后,开关内部需要将B点桩头上用一根导线与D3接线桩子连接;
2、将2P断路器输出过来的零线N,接一根导线至倒顺开关的A点桩头上,将将导线延伸到电机接线盒里面的Z2;
3、从断路器的输出接一根导线至倒顺开关的C点接线桩头上,在内部连接的导线延伸接到电机两个电容的公共点上;
4、从倒顺开关的D2接线桩子上接一根导线到电机的U2接线盒里,将倒顺开关的D1接线桩头上接一根导线到电机接线盒里面的U1。
5、整个线路接好后,检测一遍,确定无误。
