单相电机无电容时怎么测量好坏?

来源:电工天下   编辑:小电工发布时间:2022-06-23 09:07:20

没有电容的单相电机,怎么测量它的好坏,具体方法如下:

测量单相电机的好坏,与电容器没有关系,一般单相电机的引出线多为4根,主绕头尾各一根,启动绕组头尾各一根。

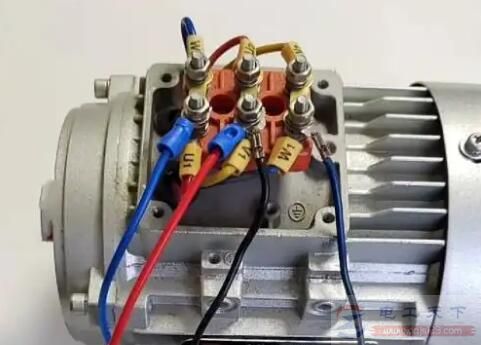

单相电机无电容时怎么测量好坏

万用表RX10的档测量出哪2根是主绕组,哪2根为启动绕组,如果电机没有受潮,可以用500VMΩ表测量主次绕组间绝缘,其阻值不应低于0.5MΩ。在测主次绕组的对地绝缘时,其阻值也不应低于0.5MΩ。

一般次绕组的匝数较多,线径较细,电阻值比主绕组高,如果用万用表测出次绕组的值比主绕组的阻值还低,则可能是次绕组匝间绝缘被击穿了。

同理,如果主绕组的电阻值很低,甚至等于0,则说明主绕组已出现匝间击穿短路。
