单相电机电容接线图的几种方式

来源:电工天下   编辑:小电工发布时间:2019-11-13 09:43:06

有关单相电机电容接线图的几种接线方式,分相起动式,电机静止时离心开关是接通的,电机静止时离心开关是接通的等多种方式,附有详细的电动机电容接线图。

单相电机电容接线图

一、220V交流单相电机起动的几种方式

1,分相起动式

如图1,系由辅助起动绕组来辅助启动,其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机,洗衣机等电机。

2,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作,如图2。

3,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。而运行电容串接到起动绕组参与运行工作。(电工天下 www.dgjs123.com)这种接法一般用在空气压缩机,切割机,木工机床等负载大而不稳定的地方,如图3。

带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁。 电容值:双值电容电机,起动电容容量大,运行电容容量小,耐压一般大于400V。

正反转控制: 图4是带正反转开关的接线图,通常这种电机的起动绕组与运行绕组的电阻值是一样的,就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单,不用复杂的转换开关。

图1,图2,图3,正反转控制,只需将1-2线对调或3-4线对调即可完成逆转。

对于图1,图2,图3,的起动与运行绕组的判断,通常起动绕组比运行绕组直流电阻大很多,用万用表可测出。一般运行绕组直流电阻为几欧姆,而起动绕组的直流电阻为十几欧姆到几十欧姆。

二、单机电机电容的接线图

单相电机电容接线图1

图1 电容运转型接线电路(分相起动式)

单相电机电容接线图2

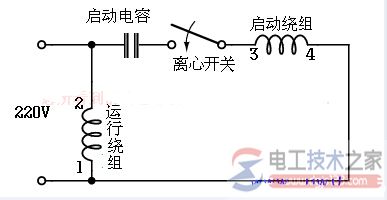

图2 电容起动型接线电路

单相电机电容接线图3

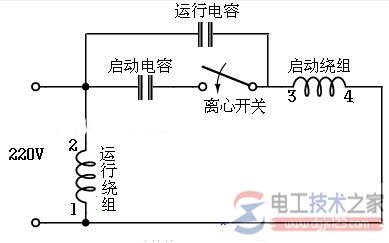

图3 电容启动运转型接线电路(双值电容器

单相电机电容接线图4

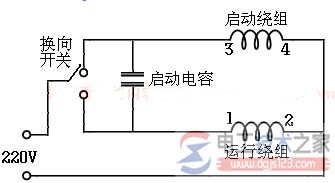

图4 开关控制正反转接线
