倒顺开关控制单相电机正反转的方法

来源:电工天下时间:2022-03-23 06:07:01 作者:老电工手机版>>

倒顺开关有好几种,不同品牌的倒顺开关略有不同,在用倒顺开关控制单相电机正反转时,必须先弄清楚各个接线端子,在手柄打到不同位置时处于接通还是断开状态,下面来了解下。

倒顺开关控制单相电机正反转

单相电机也有很多种接法,接线盒内接线柱数量多少不一,在对其接线时并不简单,稍微粗心大意就可能会烧电机。要求接线之前,先看清楚再动手。以下分享几个常用电路图,供大家参考。

倒顺开关控制单相电机正反转的方法

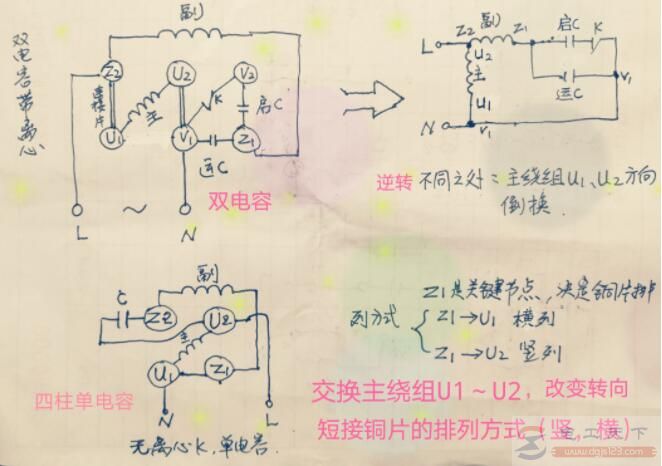

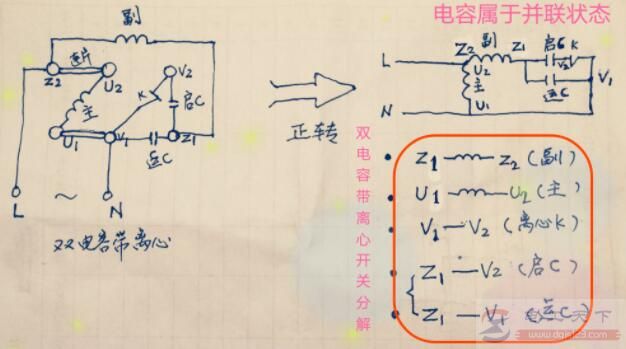

把电机内部组件进行分解,六接线柱,双值电容单相电机。

倒顺开关控制单相电机正反转的方法

倒顺开关控制单相电机正反转的方法

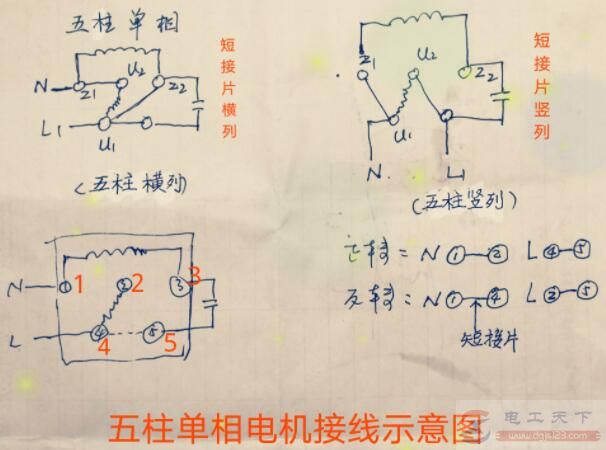

一个四接线柱的和五柱的单电容电机,分布基本如图。单相电机中的铜片短接片,分竖着排列和横着排列,就是主绕组进电源的方向不同,决定了电机的正反转。

倒顺开关控制单相电机正反转的方法

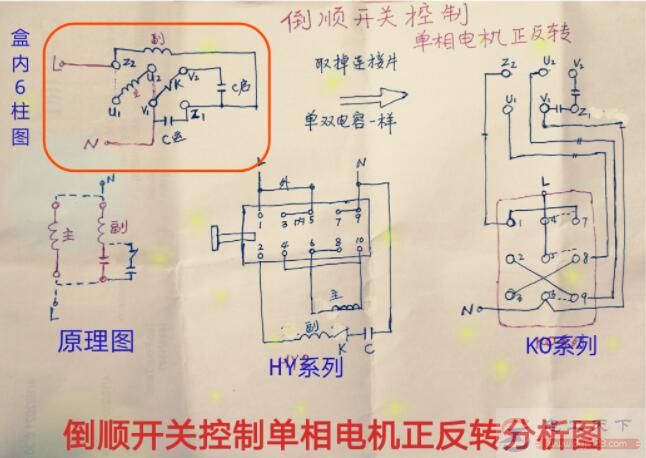

这是两类常用倒顺开关,去控制单相电机正反转的接线图。倒顺开关内部大都已经接好了短接片,拿过来直接用就行,但外部有需要自己跳接的部分。

这里简单分析一路,以KO系列正转为例,电路走向为:L火线分两路→4→7→1→Z2→Z1→V1→6→N,L火线另一路→5→8→U1→U2→9→N。
