一文看懂单相电机如何接线

单相电机与三相电机不同，单相电机只有二个绕组，即主绕组和副绕组，但在对单相电机接线时会发现比三相电机要复杂一些，单相电机如何接线，怎么实现单相电机的正反转，下面来了解下。

单相电机的接线方法

对单相电机接线时，必须掌握正确的接线方法，以防止电机烧毁。

图1：单相电机绕组接线图

双绕组，分主副。主绕组线粗匝数少，副绕组线细匝数多。接线方法为：火线进->分两路->一路到主绕组->回零线。另一路->串电容->副绕组->回零。

单相电机实现反转，一般是交换主绕组或者副绕组头尾。但如果线圈已经固化，出线端处一般不可换向，也就是电机只允许一个方向旋转。

图2：特殊类型的单相电机

如上图，这是一种特殊的单相电机，它的主副绕组参数一样，不分主副。比如洗衣机电机就是这种类型的，这种电机的正反转不用倒换绕组方向（倒换绕组方向非常麻烦）。这种直接切换线路，先进哪一边绕组即可。拨到主绕组正转，拨到副绕组反转，控制起来相对容易。

但是，必须注意区分绕组是哪一种，需要严格区分主副绕组的，这种切换方法就不可以。

图3：调速单相电机

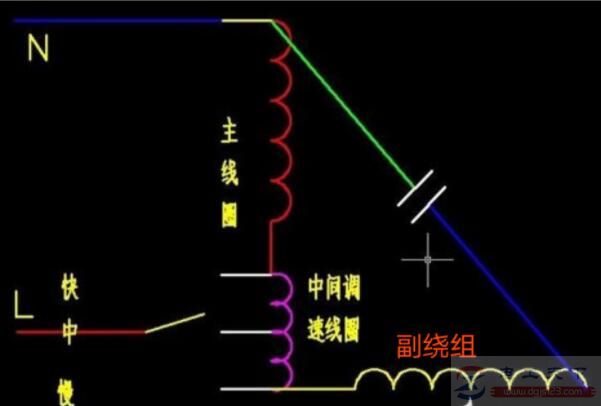

这种是调速单相电机，比如风扇电机，通过带抽头的绕组来增加线圈电阻限流，以获得不同的转速。

这种电机接线之前，用万用表测量各抽头阻值，以判断档位线头排列。主绕组阻值小，副绕组阻值大，抽头各阻值进行数学加减，即可以进行判断。

图4：双电容单相电机

图5：双电容单相电机

这种是双电容单相电机，启动力矩相对单电容大很多。

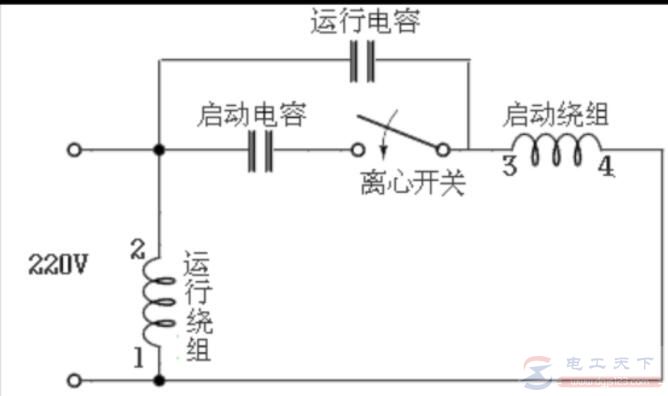

运行绕组（主绕组），启动绕组（副绕组）。电源->经过双电容（一个启动，一个运行）->启动电容串接离心开关->和副绕组->回零。

启动完毕，离心开关在达到一定速度后，自动切断启动电容，剩下运行电容参与长期运行。

注意事项：接线板上绕组及电容等的分布排列，上面一般都有字母，基本都是遵循惯例，不会乱排列。

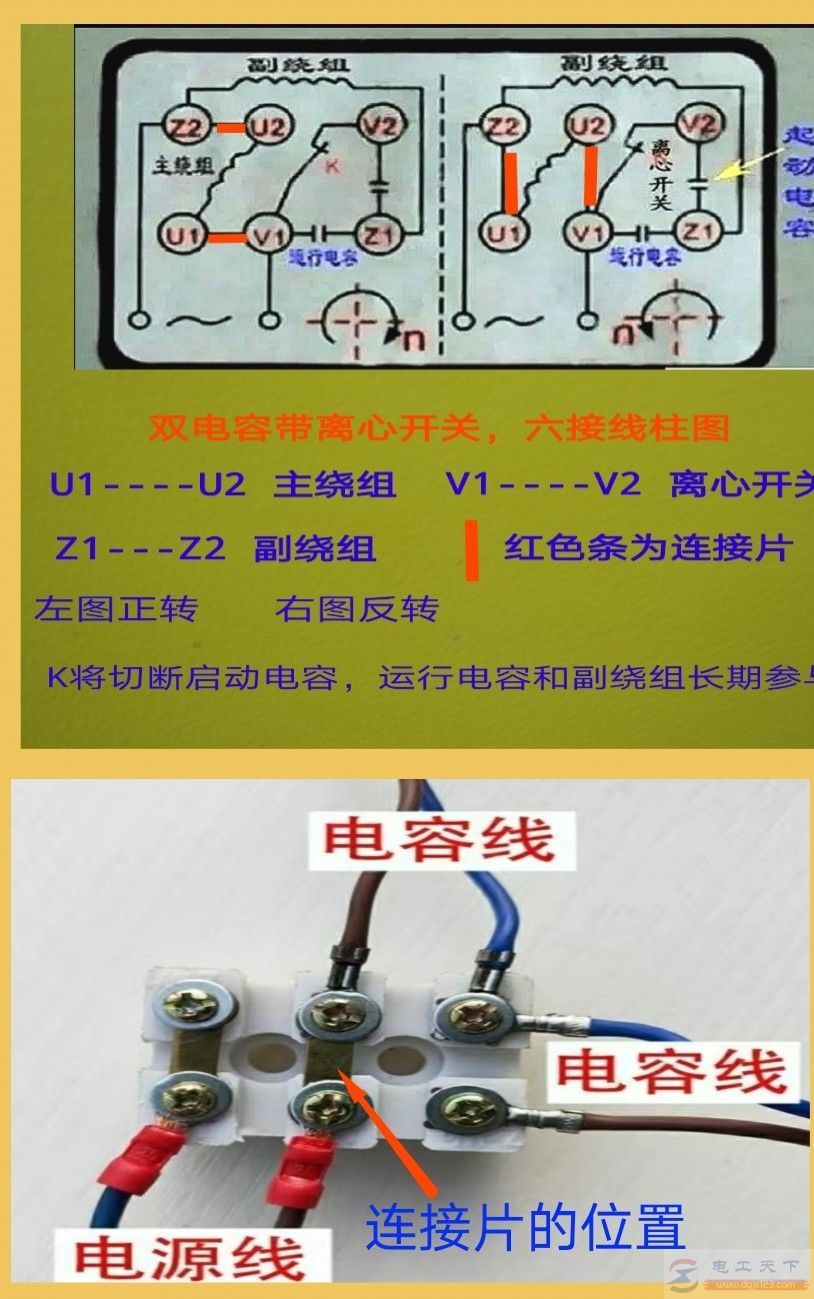

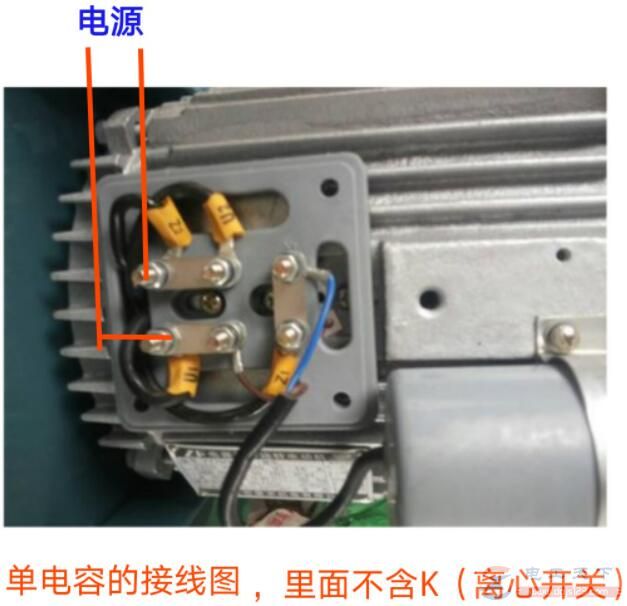

图6：接线盒内参考图

单电容的接线图如下:

图7：单电容接线图

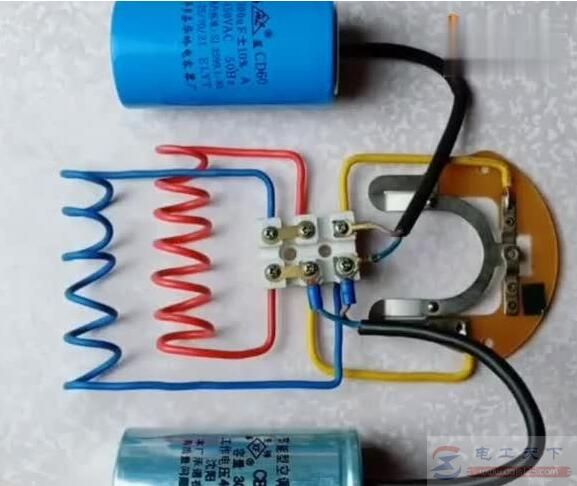

只有运行电容，没有启动电容，用铜片短接了。

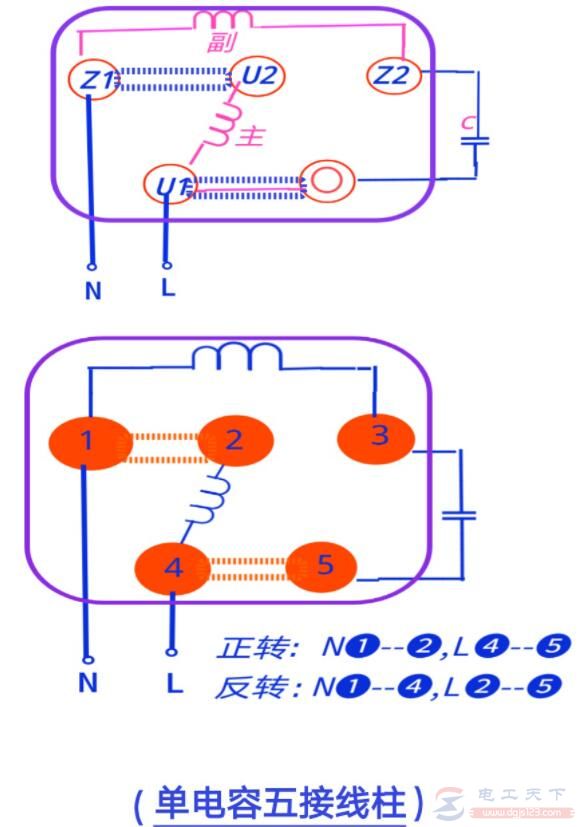

以上是单电容五个接线柱排列的模拟图。
