二次系统元件综保的图片及电气符号
来源：电工天下时间：2022-01-16 08:29:47 作者：老电工手机版>>

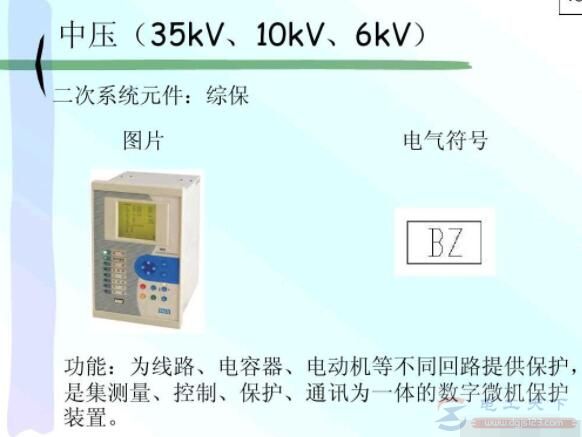

二次系统元件综保的图片及电气符号
如下图：
一次系统元件：综合保护器。
功能：为线路、电容器、电动机等不同回路提供保护，是集测量、控制、保护、通讯为一体的数字微机保护装置。
