异步电动机正反转控制plc接线图及梯形图(图文)
来源:电工天下时间:2017-08-01 07:23:18 作者:老电工手机版>>
用plc实现异步电动机的正反转控制,如何设计控制线路图,如何分配i/o,都是绘制plc接线图的关键,另外异步电动机正反转控制设计过程中,还要注意电路电源的选择问题。
一、异步电动机正反转控制plc接线图
根据图1中控制线路图及i/o分配,绘制plc硬件接线图,了解三相异步电动机实现正反转控制的方法。
按照此接线图连接硬件,注意不同型号plc对输入/输出接口电路电源的要求是不同的,应根据实际情况匹配不同的电源,并根据电源选择外部器件。

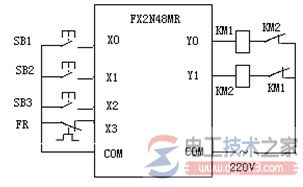

图1 异步电动机正反转控制plc接线图
-
三相异步电动机正反转的plc接线图
有关三相异步电动机正反转中的plc控制系统,三相异步电动机正反转中的plc接线图与梯形图程序,外部硬件输出电路中需使用KM1、KM2的常闭触点进行互锁。....
-

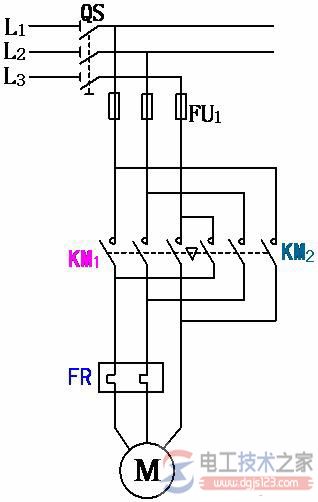

三相异步电动机正反转控制线路图
有关三相异步电动机正反转控制的线路图,包括开关控制的正、反转线路,接触器控制的正、反转线路,行程开关控制的正、反转线路。....
二、异步电动机正反转控制梯形图
plc软件设计主要设计梯形图。
在plc梯形图中,y0、y1常闭实现正反转软件互锁,x0、x1常闭实现按钮软件互锁。
在梯形图中,正反转线路一定要有联锁,否则按sb1、sb2则km1、km2会同时输出,引起电源短路。

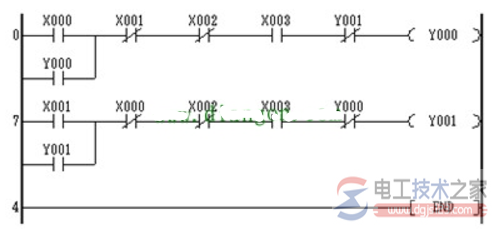

图2 异步电动机正反转控制梯形图
