三相异步电动机的电路图解:定子电路与转子电路
来源:电工天下时间:2020-12-07 09:36:41 作者:老电工手机版>>
三相异步电动机的电路知识,包括三相异步电动机的定子电路与转子电路,详细介绍了定子电路的旋转磁场的磁通、定子感应电势的频率,以及转子电路的感应电势频率、转子电流与功率因数等。
三相异步电动机的电路
一、定子电路

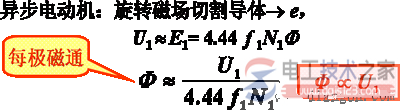

1、旋转磁场的磁通Φ
2、定子感应电势的频率f1
感应电势的频率与磁场和导体间的相对速度有关,旋转磁场与定子导体间的相对速度为n0 ,所以
二、转子电路
1、转子感应电势频率f2
定子导体与旋转磁场间的相对速度固定,而转子导体与旋转磁场间的相对速度随转子的转速不同而变化。
因此,旋转磁场切割定子导体和转子导体的速度不同,故定子感应电势频率f1不=转子感应电势频率f2。
2、转子感应电动势 E2

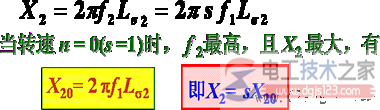

3、转子感抗 X2

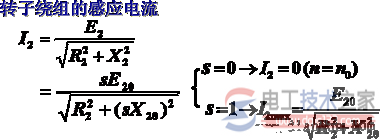

4、转子电流 I2

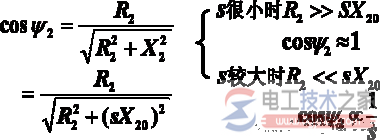

5、转子电路的功率因数 cosφ2
