单相双电容电动机怎么接线?多种接线方法图解(2)

来源:电工天下   编辑:小电工发布时间:2019-11-18 10:19:39

附,常见的单相电机双电容接线图

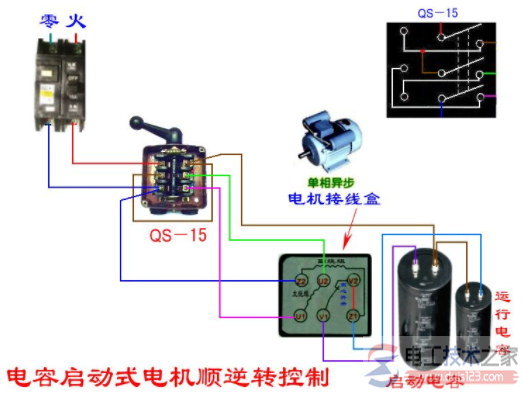

1、单相双值电容电动机和倒顺开关的接线图

单相双电容电动机怎么接线?多种接线方法图解

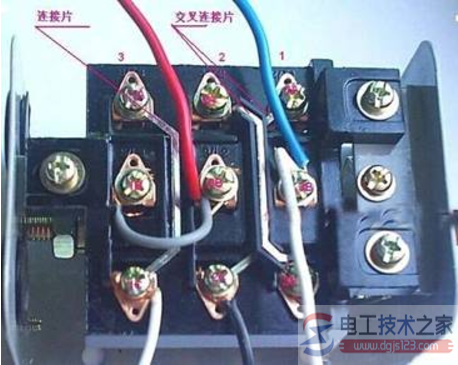

2、单相双电容异步电动机,用三相倒顺开关控制正反转

单相双电容电动机怎么接线?多种接线方法图解

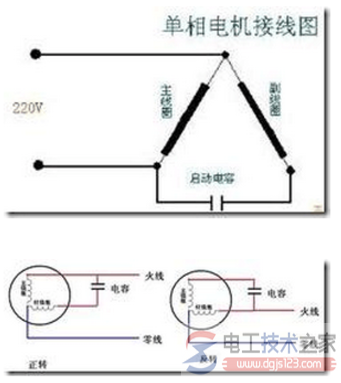

3、单相异步电动机电容接线图

单相双电容电动机怎么接线?多种接线方法图解

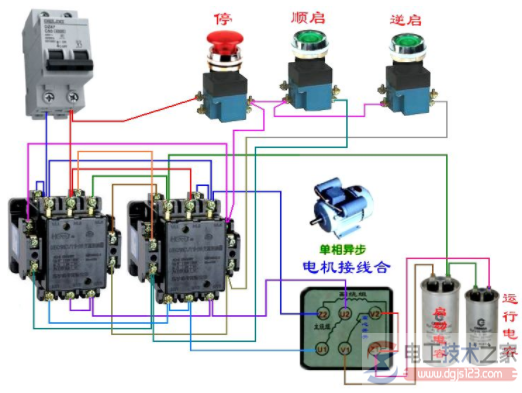

4、双电容单相电机正反转接线图

单相双电容电动机怎么接线?多种接线方法图解

单相电机电容接线图:

单相电动机有三个抽头,首先用万用表电阻挡测量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头(公共端)接电源的一端。

然后,用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一端的电源线改接为另一端即可。

单相双电容电动机怎么接线?多种接线方法图解

三个出线的单相电机主绕组、副绕组容易判断:

1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点;

2、分别测出接点与两端的阻值(这两个阻值之和必须等于上述的最大值)。其中阻值较小的是主绕组,阻值较大的是副绕组。

一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组。

设副绕组电阻为R1,主绕组电阻为R2, 则 R1>R2。(主绕组功率大,电阻小) 用万用表测量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子:其和另外两个端子之间电阻有最大值(R1串联R2),和第二大值R1)剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子。

以上就是《单相双电容电动机的正确接线方法》的介绍,希望可以帮助大家掌握单相双电容电动机的接线方式,更多内容请关注本站的电动机栏目。
