电动机铭牌上记录着电动机特性的重要参数含义，三相异步电动机铭牌型号参数分别代表什么意思，要正确使用电动机，必须要看懂铭牌，电工天下小编为大家分享三相异步电动机铭牌型号参数含义，一起来了解下。

以Y132M-4型电动机为例，来说明铭牌上各个数据的意义。

三相异步电动机
型号Y132M—4	功率7.5kW	频率50Hz
电压380V	电流75.4A	接法
转速1 440 r/min	绝缘等级B	工作方式连续
X年X月XXX编号		XX 电机厂

此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号

为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种

型号表示。

型号说明，例如

此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号

为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种

型号表示。

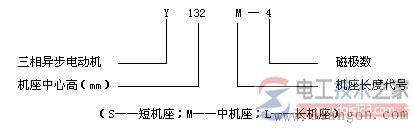

型号说明，例如

异步电动机的产品名称代号及其汉字意义摘录于表2中。

表2　异步电动机的产品名称代号
产品名称	新代号	汉字意义	老代号
异步电动机	Y	异	J，JO
绕线型异步电动机	YR	异绕	JR，JRO
防爆型异步电动机	YB	异爆	JB，JBS
高起动转矩异步电动机	YQ	异起	JQ，JQO

小型Y，Y－L系列笼型异步电动机是取代JO系列的新产品，封闭自扇冷式。Y系列定子绕组为铜线，Y—L系列为铝线。电动机功率是0.55~90kW。同样功率的电动机，Y系列比系列体积小，重量轻，效率高。

2、接法

这是指定子三相绕组的接法。一般笼型电动机的接线盒中有六根引出线，标有，其中：

是第一相绕组的两端(旧标号是)；

是第二相绕组的两端(旧标号是)；

是第三相绕组的两端(旧标号是)。

如果分别为三相绕组的始端(头)，则是相应的末端(尾)。

这六个引出线端在接电源之前，相互间必须正确连接。连接方法有星形(Y)联结和三角形()联结两种(图1)。通常三相异步电动机自3kW以下者，连接成星形；自4kW以上者，连接成三角形。

图1 定子绕组的星形联结和三角形联结

3. 电压

铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。一般规定电动机的电压不应高于或低于额定值的5%。

当电压高于额定值时，磁通将增大(因)。若所加电压较额定电压高出较多，这将使励磁电流大大增加，电流大于额定电流，使绕组过热。同时，由于磁通的增大，铁损(与磁通平方成正比)也就增大，使定子铁心过热。

但常见的是电压低于额定值。这时引起转速下降，电流增加。如果在满载或接近满载的情况下，电流的增加将超过额定值，使绕组过热，还必须注意，在低于额定电压下运行吋，和电压平方成正比的最大转矩会显著地降低，这对电动机的运行也是不利的。

三相异步电动机的额定电压有380V，3000V及6000V等多种。目前4~100kW的三相异步电动机都已设计为380V三角形接法。只有大功率异步电动机才采用3000V和6000V。

4、电流

铭牌上所标的电流值是指电动机在额定运行时定子绕组的线电流值。

当电动机空载时，转子转速接近于旋转磁场的转速，两者之间相对转速很小，所以转子电流近似为零，这时定子电流几乎全为建立旋转磁场的励磁电流。当输出功率增大时，转子电流和定子电流都随着相应增大，如图2中曲线所示。图2是一台10kW三相异步电动机的工作特性曲线。

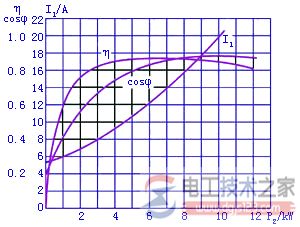

图2 三相异步电动机的工作特性曲线

5、功率与效率

铭牌上所标的功率值是指电动机在额定运行时轴上输出的机械功率值。输出功率与输入功率不等，其差值等于电动机本身的损耗功率，包括铜损、铁损及机械损耗等。所谓效率就是输出功率与输入功率的比值。

如以Y132M—4型电动机为例：

输人功率

输出功率

效率

一般笼型电动机在额定运行时的效率约为72%~93%。曲线如图2所示，在额定功率的75%左右时效率最高。

对连续运行的电动机而言，其额定功率应选等于或稍大于生产机械的功率。

6、功率因数

因为电动机是电感性负载，定子相电流比相电压滞后一个角，就是电动机的功率因数。

三相异步电动机的功率因数较低，在额定负载时约为0.7~0.9，而在轻载和空载时更低，空载时只有0.2~0.3。因此，必须正确选择电动机的容量，防止“大马拉小车”，并力求缩短空载的时间。

曲线如图2所示。

7、转速

由于生产机械对转速的要求不同，需要生产不同磁极数的异步电动机，因此有不同的转速等级。最常用的是四个极的()。

通常电动机的转速不低于500r/min。因为当功率一定时，电动机的转速愈低，则其尺寸愈大，价格愈贵，而且效率也比较低。因此就不如购买一台高速电动机，再另配减速器来得合算。

8、绝缘等级

绝缘等级是按电动机绕组所用的绝缘材料在使用时容许的极限温度来分级的。所谓极限温度，是指电机绝缘结构中最热点的最高容许温度。技术数据见表3。

表3 电机绝缘等级与极限温度对应关系

绝缘等级	A	E	B	F	H
极限温度	105	120	130	155	180

9、工作方式

电动机的工作方式分为8类，用字母分别表示。例如：

连续工作方式()；

短时工作方式()，分10，30，60，90min 四种；

断续周期性工作方式()，其周期由一个额定负载时间和一个停止时间组成，额定负载时间与整个周期之比称为负载持续率，标准持续率有15%，25%，40%，60%几种，每个周期为10min。
