电动机位置控制与自动循环控制线路的电路图
一、位置控制线路 (又称行程控制或限位控制线路)
位置控制就是利用生产机械运动部件上的挡铁与位置开关碰撞,使其触头动作,来接通或断开电路,以实现对生产机械运动部件的位置或行程的自动控制。
位置控制电路图如图1所示。
图1 位置控制电路图
线路的工作原理如下:先合上电源开关QS。

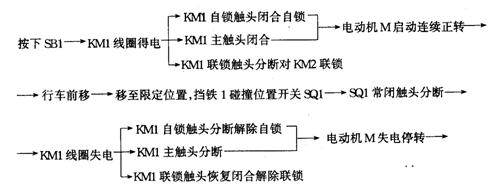

1.行车向前运动:
→行车停止前移。
2.行车向后运动:
停车时只需按下SB 即可。
二、自动循环控制线路
有些生产机械,要求工作台在一定的行程内能自动往返运动,以便实现对工件的连续加工,提高生产效率。
这需要电气控制线路能对电动机实现自动转换正反转控制。由位置开关控制的工作台自动往返控制线路如图2所示。
它的右下角是工作台自动往返运动的示意图。

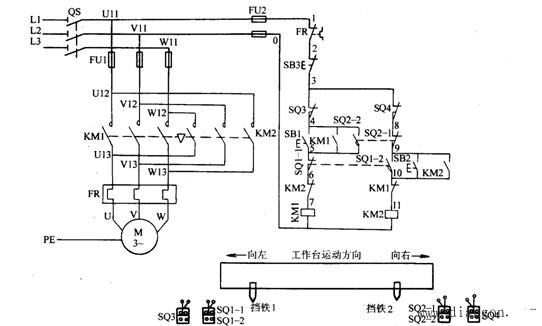

图2 工作台自动往返行程控制线路
自动循环控制线路的工作原理如下:先合上QS。
