三相异步电动机控制线路图：顺序控制与多地控制

有关三相异步电动机的控制线路图，分为顺序控制线路、多地控制线路二种，重点介绍顺序起动控制电路，电动机顺序起动，逆序停止控制电路，以及多地控制电路的线路功能。

三相异步电动机的控制线路

1、顺序控制线路

在装有多台电动机的生产机械上，各电动机所起的作用不同，有时会按一定的顺序起动，才可以保证操作过程的合理和工作的安全可靠。

这些顺序关系反映在控制线路上，称为顺序控制。图1为两台电动机的顺序起动控制线路。

该线路的控制特点：一是顺序起动即M1起动后M2才能起动，二是同时停止。

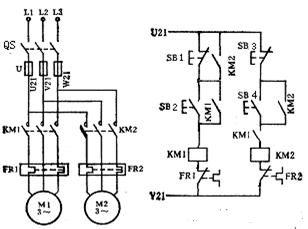

图1 顺序起动控制电路

顺序控制线路也有多种，图2是电动机的顺序起动、逆序停止控制线路，其控制特点是起动时必须先起动M1，才能起动M2；停止时必须先停止M2，M1才能停止。

图2，电动机顺序起动，逆序停止控制电路

2、多地控制线路

在两地或多地控制同一台电动机的控制方式，称为电动机的多地控制。

如图3：

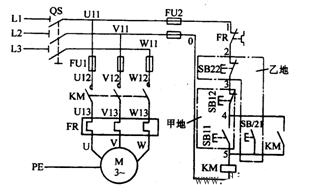

图3，两地控制电路图

其中SB11、SB12为安装在甲地的启动按钮和停止按钮； SB21、SB22为安装在乙地的启动按钮和停止按钮。

线路的特点：两地的启动按钮SB11、SB21要并联接在一起；停止按钮SB12、SB22要串联接在一起。分别在甲、乙两地启动和停止同一台电动机，操作更方便。

对三地或多地控制，只要把各地的启动按钮并联、停止按钮串联即可实现。
