电动机轴承类型(滚动轴承、滑动轴承、关节轴承与含油轴承)

来源:电工天下   编辑:小电工发布时间:2016-12-30 08:07:50

一、电动机轴承类型

电机轴承又名电动机轴承或者马达轴承,是专门应用于电动机或者马达上的一种专用轴承。

电机使用的轴承是一个支撑轴的零件,它可以引导轴的旋转,也可以承受轴上空转的部件,轴承的概念很宽泛。

电机常用的轴承有四种类型,即滚动轴承、滑动轴承、关节轴承和含油轴承。

最常见的电机轴承是滚动轴承,即有滚动体的轴承。来自:电工技术之家

滑动轴承泛指没有滚动体的轴承,即作滑行运动的轴承,其中还有些轴承为 Boundary Lubricants.

中小型电机多数采用滚动轴承。大中型号电机也采用滚动轴承。小型电机两端轴承

采用滚珠轴承(深沟球轴承)。中型电机在负载端采用滚柱轴承(一般用于高负载工况),非负载端采用滚珠轴承(但也有相反情况,如1050kW电机)。

滚动轴承采用润滑脂润滑,但也有用润滑油润滑的。

二、电机轴承型号大全

常见电机轴承型号对照表

电机轴承又名电动机轴承或者马达轴承,是专门应用于电动机或者马达上的一种专用轴承。

电机使用的轴承是一个支撑轴的零件,它可以引导轴的旋转,也可以承受轴上空转的部件,轴承的概念很宽泛。

电机常用的轴承有四种类型,即滚动轴承、滑动轴承、关节轴承和含油轴承。

最常见的电机轴承是滚动轴承,即有滚动休的轴承。滑动轴承泛指没有滚动体的轴承,即作滑行运动的轴承。

电机轴承型号对照表

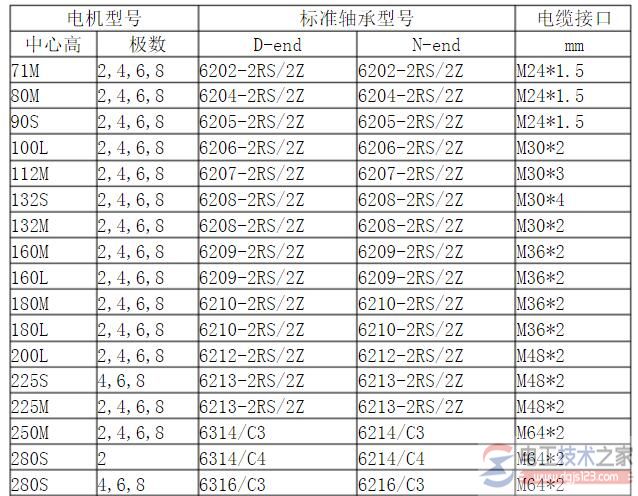

电机轴承型号对照表1

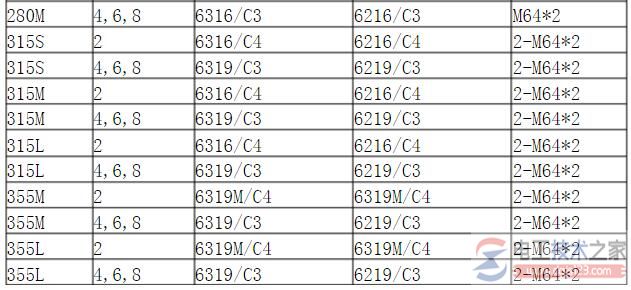

电机轴承型号对照表2

三、电机轴承分类

在电机轴承的改造中,首先对轴承的选用进行论证,发现存在以上的问题,即对轴承进行重新计算、设计和选用。

其改造方案则是根据电机的实际结构尺寸,尽量采用进口电机轴承及附件的结构进行设计。

经过对改造后电机运行的统计,其轴承的使用寿命大部分都提高了一倍以上,解决了大部分中型电动机轴承频繁损坏的问题,为机组的安全运行提供了可靠的保证。

在发电厂附属设备中,电动机作为主要的动力源来完成和保证机组的正常运行,所以当电机发生故障时所带来的损失也是相当大的,尤其是中型电动机,可严重影响到机组的安全运行。

根据对电机故障的统计发现,轴承损坏或因为轴承损坏而造成电机的故障,占了电机全部故障的60%以上,所以解决电机轴承的损坏也是解决电机故障的重要问题。

据分析,中型电动机大多是“端盖滑动轴承式”结构和“端盖滚动轴承式”结构。

经过对各种中型电动机检修经验的总结和分析,认为存在着以下几个问题:

1、箱式高压电机:该电机是近年来我国生产的新型电动机,其性能、外形均优越于“JS系列”电动机。但是某些制造厂所生产的此类电动机,因在轴承的设计上存在着某些不足,造成电动机在运行中的轴承故障发生的较多。

这些电动机的结构是在轴承的外侧装有一个距轴承间隙很小的挡油盘,这样看可使轴承内部的润滑脂保持充足,但是此结构存在着以下几个缺点:

1)、因轴承挡油盘的存在,使得电机在小修时,打开轴承盖也无法检查,而在电机大修时,不拆下挡油盘也无法清洗检查轴承,只有更换,造成了不必要的浪费。

2)、因多次的检修时需拆卸挡油盘和轴承的更换,造成了挡油盘内孔与轴的配合松动,使挡油盘在运行中从轴上脱出,造成故障。

3)、不利于轴承的散热和润滑脂的循环,使轴承在运行中温度升高,润滑脂的性能降低,继而造成温度再升高的恶性循环,使轴承损坏。

2、双轴承式电机:我国现在所生产的部分中型电动机,负荷侧采用了双轴承结构。

这虽然增加了负荷侧的径向承载能力,但是也给检修带来了难度。在电机的大修时,轴承无法清洗和检查而必须进行更换,否则不能保证检修质量,造成了检修费用的增加。另外,此种结构的电机,大部分轴承在运行中的温度都比较高,使轴承损坏。

3、端盖滑动轴承式:此类电动机大部分存在着轴瓦发热和漏油的现象,造成了对电机定子线圈的腐蚀,并且使电机内部的油污和积灰过多,导致了通风不良,使电机温度过高而损坏。的使用寿命降低而损坏。

4、轴承选用问题:根据我们对电机轴承的分析和计算认为,轴承的故障与轴承的选用有着很大的关系。

从我国的电机与进口的电机比较来看,国产中型电动机的负荷侧轴承,一般是选用“中型滚子轴承”。

该轴承的径向承载能力是大大超过了计算值,但是允许转速则与电机实际的转速相差很少,造成了轴承达不到额定的使用寿命。但是进口中型电动机负荷侧的轴承一般是选用较大的“轻型滚珠轴承”,而空载侧则是选用比负荷侧小的“轻型滚子轴承”,这样不但保证了轴承的承载能力,而且轴承的允许转速大大超过了电机的实际转速,所以能达到或超过轴承的使用寿命。

5、轴承附件结构问题:目前我国电机大部分轴承附件是采用的内、外油盖式结构。

此种结构的缺点是密封效果较差,电机内、外部的灰尘容易被吸入到轴承内部,加速轴承的磨损而损坏;再是其轴承附件的结构对轴承的散热、冷却以及润滑脂的循环基本不起作用,所以轴承的运行温度较高、寿命降低,造成电机达不到一个检修周期轴承即损坏。

据分析进口的中型电机结构发现

一是在轴承的两侧全部安装有密封装置,确保了轴承内部的清洁;

二是在轴承的外侧装有定位、冷却装置,并且轴承的油室空间较大,这样大大降低了轴承运行中的温度,并且得到良好的润滑,延长了轴承的使用寿命。

四、电机常用的轴承型号有哪些

工厂中一些做旋转运动的机械设备大部门是有电动机所带动的,电动机的质量在一定程度上与所用轴承的运转平稳性有关。它要求轴承低噪声,经济性和支承结构简单,通常选用深沟球轴承。

电机轴承也叫电动机轴承或者马达轴承,是专门应用于电动机或者马达上的一种专用轴承产品。电机使用的轴承是一个支撑轴的零件,它可以引导轴的旋转,也可以承受轴上空转的部件,概念很宽泛。

电机常用的轴承有四种类型,即滚动轴承、滑动轴承、关节轴承和含油轴承。最常见的电机轴承是滚动轴承,即有滚动体的轴承。

滑动轴承泛指没有滚动体的轴承,即作滑行运动的轴承。

电机轴承代号构成:  1.—前置代号 表示轴承的分部件。  2.—基本代号 表示轴承的类型与尺寸等主要特征。  3.—后理代号 表示轴承的精度与材料的特征。

电机轴承的工作原理

电机滚动轴承利用光滑的金属滚动体以及润滑的内圈和外圈金属面来减小摩擦。这“”些滚珠或滚柱 承载 着负载,支撑着电机主轴,使电机(转子)可以平稳旋转。  电机常用轴承型号

Y2 系列电机轴承

轴伸端:6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-
C3 、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、NU319、NU322

风扇端:6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-
C3 、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3

YSJ 系列压缩机专用电机轴承

轴伸端:6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-
C3 、6312-C3、6313-C3、6314-C3、6317-C3、6319、6319-C3、6322

风扇端:6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-
C3 、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3

电动机用轴承还有很多,常见搭配组合的有深沟球轴承与圆柱滚子轴承组合、角接触球轴承与圆柱滚子轴承的组合等。
