单相电机倒顺开关实物接线图

来源:电工天下   编辑:小电工发布时间:2020-05-02 21:59:17

分享几个单相电机倒顺开关的实物接线图,单相异步电动机与电机接线盒,包括启动电容与运行电容,电容启动式电机顺逆转控制的接线图。

单相电机倒顺开关的实物接线图

接线图如下:

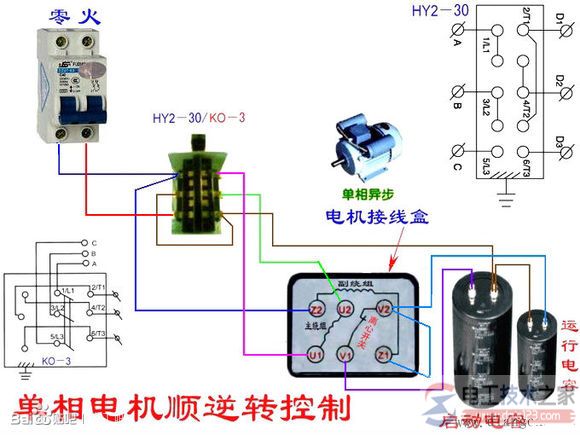

单相电机倒顺开关实物接线图1

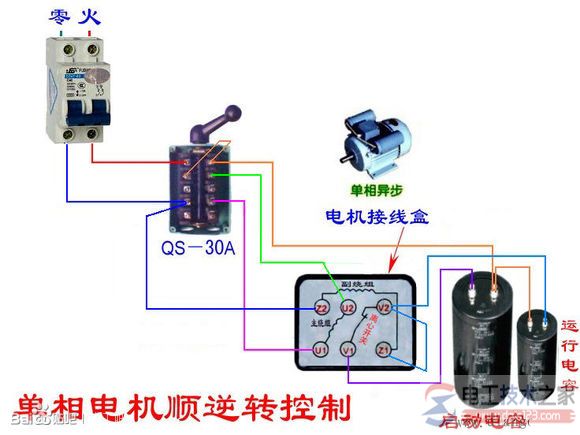

单相电机倒顺开关实物接线图2

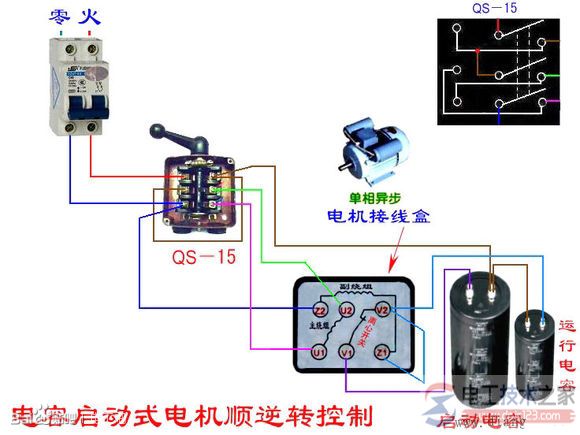

单相电机倒顺开关实物接线图3

单相电机倒顺开关实物接线图4

单相电机倒顺开关实物接线图5
