吊扇的接线经验总结
来源：电工天下时间：2020-05-07 08:28:53 作者：老电工手机版>>
在对吊扇进行接线时，应区分出每一根线的作用，然后在接线的过程中，才不会出错，这里总结了吊扇的接线经验知识，供大家学习参考。
吊扇的接线经验
1、吊扇的线头
在接线前，先来了解下吊扇上的线头，吊扇接线的地方称为接线板，二个边各有三个接线桩，一边只接电源的二根线（桩头1、桩头2 ）上，（桩头3空着）。 另一边的三个孔均要用上。

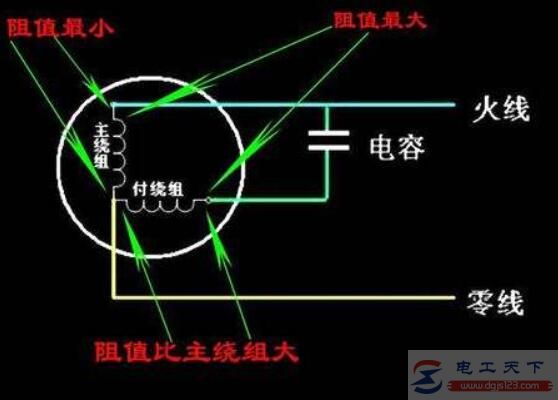

参考图1：吊扇的接线电路示意图
2、接线方法
那么，具体应如何来给吊扇接线？
一般从电机出来的线分三种颜色，一般为红、黄（棕）、黑（兰） ，其中红线是电机的共同端线，接在（桩头4）上与（桩头1 ）相通。
黄线是电机的主线圈出线，接在（桩头5）上，与（桩头2）相通。
黑线是电机副线圈的出线，接在空的接线 桩（桩头6）上，然后把电容器的二端线头分别并接在黄线（桩头5 ）和黑线（桩头6 ）上。
以上就是吊扇的接线经验，找准吊扇的各个接线头，从颜色上很好区分，然后参照接线说明图进行接线就可以了。
