吊扇调速器接线图与接线方法

来源:电工天下   编辑:小电工发布时间:2020-05-01 19:55:00

有关吊扇调速器的接线图,在为吊扇调速器接线时,要判断公共电极,判断主绕组和辅助绕组,注意主、辅绕组公共端火线与零线的接法等。

吊扇调速器接线图与接线方法

一、判断公共电极

吊扇引出三根导线,用万用表欧姆挡两两之间对量,如果线圈没有问题,阻值最大的那一次其空下的那个导线头为主、辅绕组的公共电极。

二、判断主绕组和辅助绕组

用万用表将公共电极和剩下的两线头分别测量,阻值小的是主绕组,阻值大的是辅绕组。

三、主、辅绕组公共端接零线,主绕组另一端接火线,辅绕组的另一端串联电容,电容的另一端也接火线。

四、火、零线颠倒虽然也能正常运转,但不符合电气规范。

注:通常吊扇电机的三根出线是红、兰(绿)、黑,电容的两根线接在红、兰上面,然后红接到开关或调速器接相线,黑接零线。

如果颜色分辨不出来,可以利用万用表。

分别测量三根出线中两两之间的阻值,如果线圈没有问题,两线之间较大阻值是另外两个较小阻值之和。

因为两个线圈的尾是连在一起的。(比如上面说的红、兰之间的阻值较大,等于红黑之间和兰黑之间阻值之和。)这时可以判断出哪一根是公共线。

公共线接零线,其余两根线接电容。其中一根接火线,如果反转就换一根。

吊扇接线图,如下:

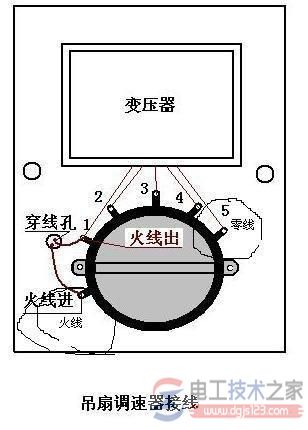

吊扇调速器接线图1

吊扇调速器接线图2

吊扇调速器接线图3

吊扇调速器接线图4
