吊扇调速器怎么接线,吊扇调速器接线图

来源:电工天下时间:2020-01-19 22:31:23 作者:老电工手机版>>

有关吊扇调速器的接线图,吊扇调速器怎么接线,难点在于判断公共电极,判断主绕组和辅助绕组,主、辅绕组公共端接零线,吊扇接线图的接线方法及注意事项,一起来看看。

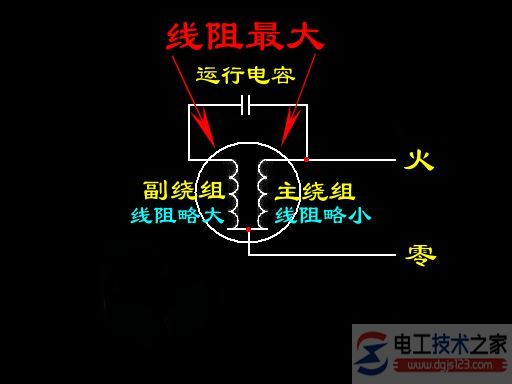

吊扇调速器的接线图

一、接线方法

1、判断公共电极

吊扇引出三根导线,用万用表欧姆挡两两之间对量,如果线圈没有问题,阻值最大的那一次其空下的那个导线头为主、辅绕组的公共电极。

2、判断主绕组和辅助绕组

用万用表将公共电极和剩下的两线头分别测量,阻值小的是主绕组,阻值大的是辅绕组。

3、主、辅绕组公共端接零线,主绕组另一端接火线,辅绕组的另一端串联电容,电容的另一端也接火线。

4、火、零线颠倒虽然也能正常运转,但不符合电气规范。

二、吊扇接线图的注意事项

通常吊扇电机的三根出线是红、兰(绿)、黑,电容的两根线接在红、兰上面,然后红接到开关或调速器接相线,黑接零线。

如果颜色分辨不出来,可以利用万用表。分别测量三根出线中两两之间的阻值,如果线圈没有问题,两线之间较大阻值是另外两个较小阻值之和。因为两个线圈的尾是连在一起的。(比如上面说的红、兰之间的阻值较大,等于红黑之间和兰黑之间阻值之和。)这时可以判断出哪一根是公共线。公共线接零线,其余两根线接电容。其中一根接火线,如果反转就换一根。

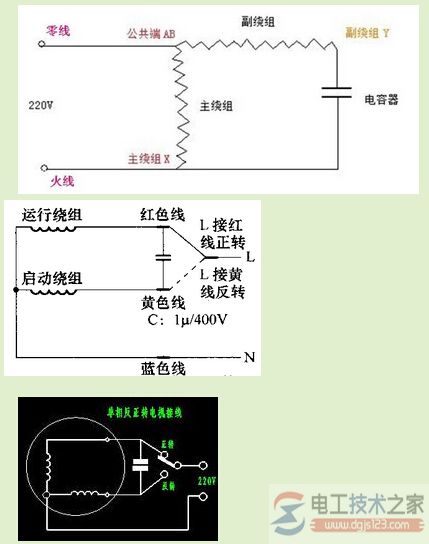

附,吊扇详细接线图。

吊扇调速器的接线图

三,网友提供的一个吊扇接线图

吊扇接线图,如下:

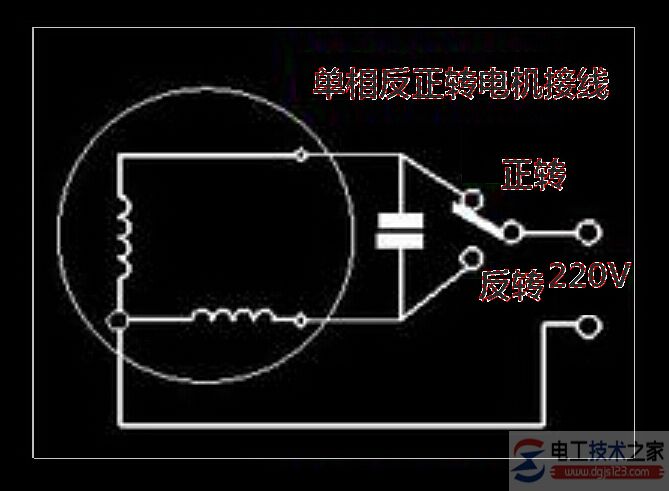

吊扇调速器的接线图2

风扇一共有三条线。零线直接风扇的一根线,火线接电容的一角并接一根风扇的线,电容的另一角接风扇的最后剩余线。即可。如果风扇出现反转现像,调换其中的任意两根线即可。

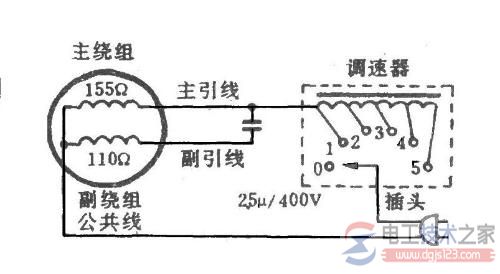

四、吊扇电机三根线与电容接线图

吊扇调速电路,按图接线即可。

吊扇调速器的接线图3

吊扇调速器的接线图4

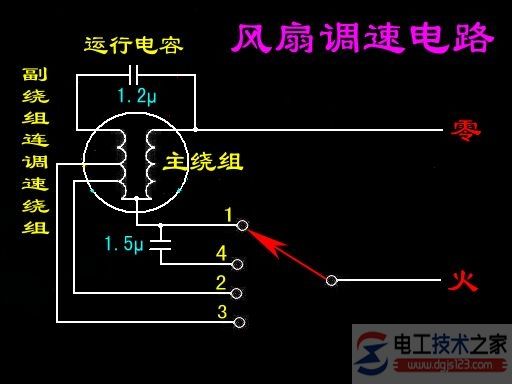

五、家用吊扇、换气扇接线图

一幅简单的吊扇接线图。

吊扇调速器的接线图5

吊扇调速器的接线图6

家用吊扇、换气扇接线图

吊扇电机出来三条线,红,蓝(或绿),黑。用万用表测电阻,三条线之间电阻最大的两条先不管了,剩下的一条是公共端(一般是黑色的)和另两条分别测电阻,阻值较小的是副绕组 (一般是绿色的)。阻值较大的是主绕组(一般是红色)。

除公共端外(一般是黑色的):副绕组接电容一端,电容另一端接火线;主绕组(一般是红色的)也接火线。

那个启动电容。应该用2UF左右450V的。调速器一般是串在火线上的。

注意:高压危险,在安装的时候一定要注意安全。

不用万用表如何判断家用吊扇电机三根线和电容怎么接?

吊扇3根线的接法:黑线为公共极引出接电源,另两根线接电容器,接电容器的任一端引出接电源,将两根引出线接入电源,如果风扇转向不正确,将接电容器的那根线改掉,接到电容器的另一端就可以了。
