普通继电器的接线图作用详解

来源:电工天下时间:2020-11-18 13:22:04 作者:老电工手机版>>

有关继电器的接线图继电器的作用,通过接线图来了解继电器的工作原理,并掌握继电器的作用,主要用于放大,用微波的电流控制很大功率的电路,并扩大控制范围。

普通继电器的接线图

继电器是一种电力设备,在自动控制电路中常常被使用,能够以较小的电流控制大电流的导通和切断,而起到自动控制的作用。

以下是继电器的接线图,来了解下它的工作原理。

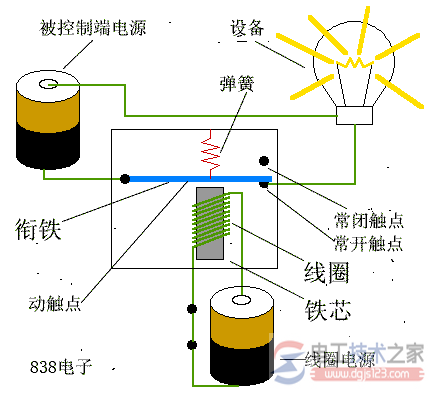

继电器接线图1

从上图可以看出,继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。接通电源后,会产生电磁效应,电磁力就会吸引衔铁,让它接触到铁芯,带动衔铁的常闭触电与常开触点吸合,在电流切断后,电磁的吸力也就没有了,衔铁就又返回到原来的位置,将电路切断。

继电器接线图2

继电器的作用主要有放大,用一个很微小的电流,就可以控制很大功率的电路,还能扩大控制范围,在信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路,达到自动开关的目的。

继电器接线图3

除了上述功能之外,继电器的作用还包括:可以与其他电器一起组成程序控制线路,实现自动化运行,在此同时,它还将信号综合起来,可以把经过继电器的多个控制信号综合,达到预定的控制效果。
