相序保护继电器接线图的工作过程
来源：电工天下时间：2020-12-08 06:14:07 作者：老电工手机版>>
分享一个相序保护继电器的接线图，相序保护继电器的四大类产品，相序保护继电器的工作过程，供电工朋友们学习参考。
三相电源控制继电器的接线图
相序保护继电器有四大类产品，分别是三相相序用于监测三相电源（包括相序、缺相、欠压、过压、相不平衡等），从而保护电机及其它装置。

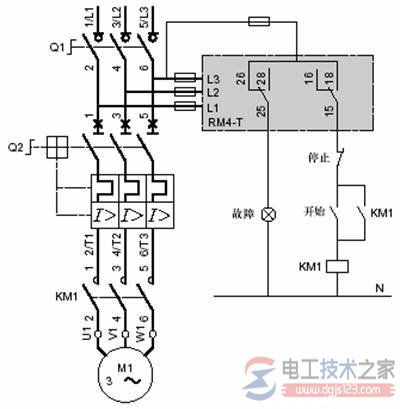

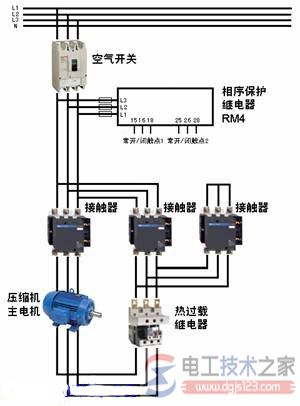

接线图：
将被监测的三相电源接至L1,L2,L3端子上，同时可作为相序继电器的供电源，因而无需另外提供单独电源。
自带2路输出继电器可作为故障报警和电路通、断控制。
工作过程：当端子通电时，如果相序正确并且无缺相时，黄色LED灯亮，相序继电器的常开吸合，安全回路接触器吸合，然后控制电梯驱动系统得电。如检测到三相电源缺相或任意两项错相时，控制触点断开，接触器分断，使电梯不能启动或立即停止，及时有效的保护了人身及设备的安全。
