电工必备电气原理图12:断电延时型时间继电器的工作原理

来源:电工天下   编辑:小电工发布时间:2022-03-28 09:24:30

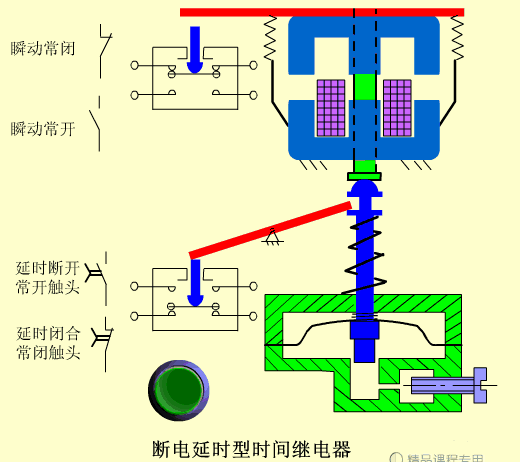

断电延时型时间继电器的结构原理图,如下所示:

电工必备电气原理图12:断电延时型<a href=/jdq/1829.htm target=_blank class=infotextkey>时间继电器的工作原理</a>

断电延时型时间继电器的结构组成主要有瞬时常闭、瞬时常开,以及延时断开常开触头、延时闭合常闭触头等,以上为简单而实用的工作原理图,供大家参考。

时间继电器通电延时与断电延时的触点图形符号

时间继电器通电延时与断电延时的触点图形符号

本文介绍了时间继电器触点的图形符号,时间继电器的触点图形符号,分为通电延时触点的图形符号、断电延时触点的图形符号二种,半圆开口方向是触点延时动作的指向。

断电延时型时间继电器怎么接线

断电延时型时间继电器怎么接线,实物接线图看一看

针对断电延时型时间继电器的接线方法,时间继电器是一种延时功能由电子线路来实现的控制器,对这种继电器应该如何来接线,通过一个实物接线图来了解下。
