ssr固态继电器接线图(输入与负载)

来源:电工天下   编辑:小电工发布时间:2020-11-16 13:55:05

分享一个ssr固态继电器的接线图,接线图中提供了输入与负载的接法,电路比较简单,供初学的电工朋友参考下。

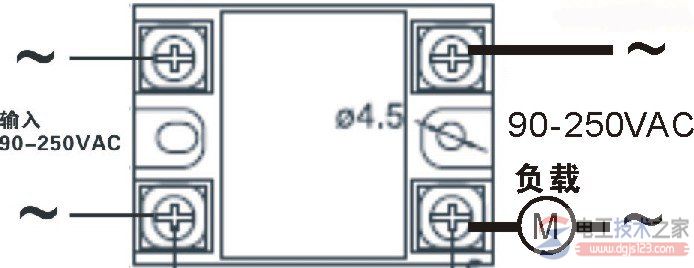

ssr固态继电器接线图

如下:

ssr固态<a href=/dydq/jdq/ target=_blank class=infotextkey>继电器</a>接线图
